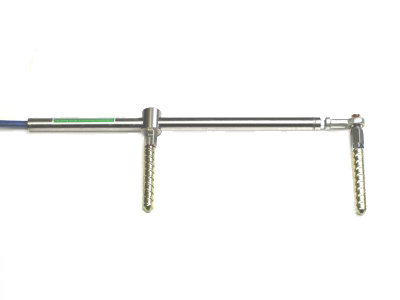

9420 VW Crackmeter 振弦式裂縫計(拉伸式)

Model 9420

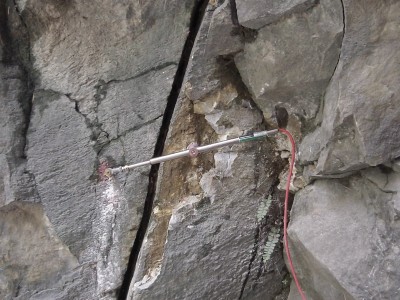

9420 振弦式裂縫計安裝圖

Specifications 規格表

規格
9420 振弦式裂縫計 (拉伸式)
單位
型號
9420-25
9420-50
9420-100
9420-150
9420-200

量測範圍
25
50
100
150
200
mm
本體長度
195
250
400
非線性
<0.5
%FS
靈敏度
0.025
熱敏電阻
3
KΩ
操作溫度
-2080
電纜線長度
標配 2m (長度可客製化)

電纜線材質
4芯 / 22AWG / PE絕緣 / PVC外被

本體材質
300系列不鏽鋼

對應測讀器型號


Odering Info 產品與配件選購

產品型號
品名
單位
備註
VW405
手持式振弦測讀儀
可搭配多項振弦式儀器測讀
SD101
振弦自記式集錄器
設定後可依自訂頻率紀錄讀值及溫度資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3010
PVC訊號電纜
m
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)




PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

Model 9420 振弦式裂縫計(拉伸式)係用於監測裂縫的擴張與收縮,包括:

  • 水壩混凝土結構結合處
  • 岩石隧道表面裂縫
  • 橋樑橋墩表面裂縫
  • 捷運高架橋樑柱表面裂縫
  • 混凝土結構物結合處



Model 9420 振弦式裂縫計(拉伸式)採用振弦式位移感測器測量裂縫,裂縫計內部包含一組振動鋼弦敏感元件,鋼弦一端被固定,另一端則連接到彈簧拉力棒,裂縫變形時帶動了 拉力棒的移動,使彈簧改變了鋼弦的振動頻率,這個振動頻率的大小與裂縫開合大小成比例關係。Model VW405 讀數儀或自動化集錄系統可以測讀裂縫計振動頻率數據。




特點

  • 可以連接自動化集錄系統。
  • 儀器具備高精準度
  • 有良好的長期穩定性。
  • 多樣化的安裝方式
  • 防水密封性可達 7 bar 水壓力
  • 準確性不受電纜線長度影響

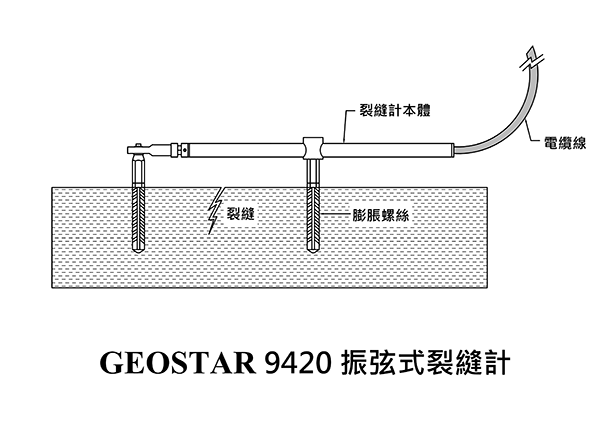

  GEOSTAR Model 9420 振弦式裂縫計安裝示意圖
