9460 VW Long Range Displacement Transducer 振弦式邊坡地滑計

Model 9460

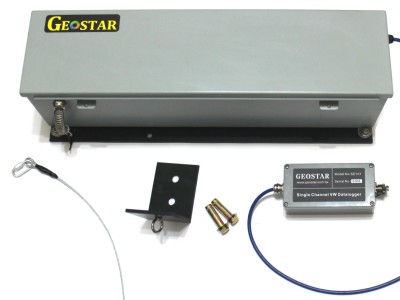

9460振弦式邊坡地滑計週邊

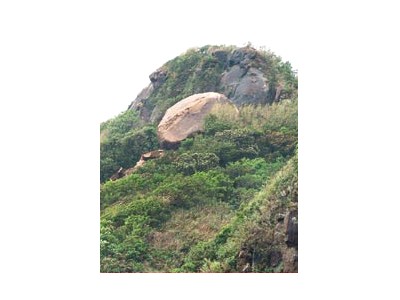

邊坡巨石滑動監控

Specifications 規格表

規格
9460 振弦式邊坡地滑計
單位
型號
9460-1m
9460-2m

量測範圍
1m
2m

尺寸 (LxWxH)
620 x 165 x 165
mm
非線性
<0.5
%FS
靈敏度
0.025
操作溫度
-2080
防水等級
IP65

電纜線長度
標配 3m (長度可客制化)

對應測讀器型號
VW405 / SD101 / 9020


Odering Info 產品與配件選購

產品型號
品名
單位
備註
VW405
手持式振弦測讀儀
可搭配多項振弦式儀器測讀
SD101
振弦自記式集錄器
設定後可依自訂頻率紀錄讀值及溫度資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3010
PVC訊號電纜
m
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)




PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

邊坡地滑計主要用於監測大面積邊坡地表滑動以適時警告下坡居民避難,如:山崩預警、雪崩預警、 土石流預警、陡坡巨石滑動監控等。

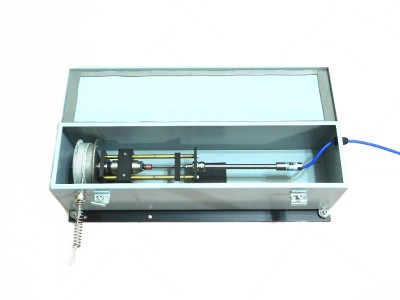

GEOSTAR Model 9460 振弦式邊坡地滑計的設計原理是利用精密螺桿傳動軸連接振弦式伸縮儀及輪軸彈簧,當邊坡滑動導致鋼索拉昇時,地滑計內部伸縮儀會產生頻率訊號的變化。地工技術專業工程師(Geotechnical Engineer)可以根據此頻率訊號精密計算出地表滑動的位移量以作為人員疏散撤離的依據。

典型邊坡監控系統包括:
  • 水位觀測井( 觀察深層地下水位昇降 )
  • 土壤水份飽和感測器( 觀察淺層土壤含水量 )
  • 土中測管傾斜儀( 觀察邊坡深層土層位移 )
  • 邊坡地滑計( 觀察邊坡淺層土層位移 )
  • 裂縫計( 監測坡地裂縫之發生與擴大 )
  • 地錨荷重計( 監測擋土設施之背填土發生鬆軟或坍陷 )



特點



  • 儀器具備高精準度,並有良好的長期穩定性。
  • 外箱堅固並且防潮防塵。
  • 由自動化集錄器記錄數據,不需人工測讀。
  • 準確性不受電纜線長度影響
