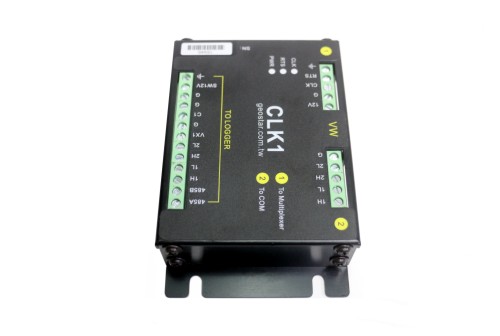

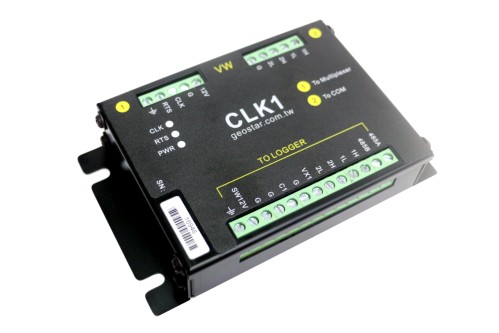

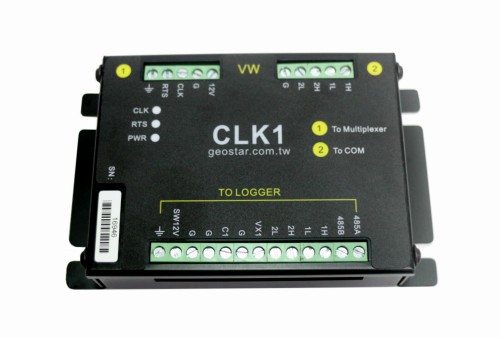

CLK1 Vibrating Wire Expansion Interface 振弦擴充介面
Model CLK1
.jpg)
.jpg)
.jpg)
.jpg)
Specifications 規格表
|
規格
|
CLK1 振弦轉電壓擴充介面
|
單位
|
|||
|
型號
|
CLK1
|
|
|||
|
量測範圍
|
400～6000
|
Hz
|
|||
|
测量频率解析度
|
0.5
|
||||
|
訊號輸出
|
0-2
|
V
|
|||
|
訊號輸出解析度
|
0.00003
|
V
|
|||
|
外部供電
|
12
|
VDC
|
|||
|
待機電流
|
<10
|
mA
|
|||
|
工作電流
|
<60
|
||||
|
工作濕度
|
<90
|
%RH
|
|||
|
尺寸 (LxWxH)
|
127 x 75 x 27
|
mm
|
|||
|
重量
|
150
|
g
|
|||
|
工作溫度
|
-10～55
|
℃
|
|||
|
數位接口
|
RS485：9600bps，N，8，1
|
||||
|
儀器激勵模式
|
智慧低壓掃頻法(激勵電壓5V)
|
||||
|
測量模式
|
自動連續測量
|
||||
|
測量速率
|
1Hz
|
||||
|
搭配集錄器
|
CR200 / CR300
|
||||
|
搭配擴充模組
|
M0408(8通道) / M1632(32通道)
|
|
|||
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
溫度RT Table
|
產品簡介
振弦轉電壓模組讀取頻率訊號而非電壓值或電阻值，其優點在於測讀值不易受到現地環境的電子噪訊影響而失真(相較於電阻式或電壓式感測器)並且適用於連接長距離電纜線(最長可達1600m)而不受壓降影響，其讀值長期穩定性也較他類感測器優異。
Model CLK1振弦轉電壓擴充介面內部特殊的線路設計可以讓自動化集錄器(Datalogger)讀取已轉換成電壓訊號(0-2V)的振弦式感測器。本產品搭配CR300多功能集錄器可接受GEOSTAR M0408(8通道擴充模組)或GEOSTAR M1632(32通道擴充模組)接入使用。
(備註: 使用2台CLK1搭配2片M1632擴充模組可控制64組振弦感測器)
(備註: 使用2台CLK1搭配2片M1632擴充模組可控制64組振弦感測器)
特點：
-
使用壽命長，穩定可靠。
-
訊號輸出解析度高達0.00003V。
-
低耗電量。
-
頻率掃描範圍廣: 400Hz-6000Hz。
-
1台CLK1可控制32通道振弦感測器。
-
外觀尺寸小巧，結構堅固。
