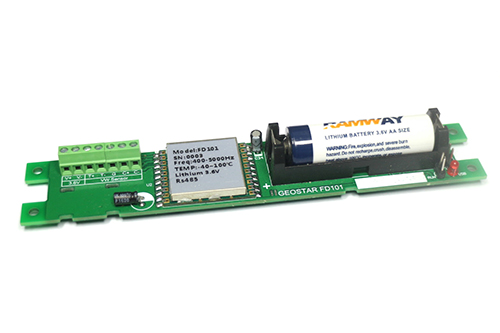

FD101 Single Channel Vibrating Wire Datalogger 單通道振弦自記錄模組

Model FD101

Specifications 規格表

規格
FD101 單通道振弦自記錄模組
單位
型號
FD101

尺寸 (LxWxH)
155 x 28 x 20
mm
外部供電
2.83.6
VDC
電池類型
Lithium 14505M
VDC
工作溫度
055
儲存溫度
-2570
待機電流
主動上傳模式: ≦0.6
mA
輪詢模式: ≦2
mA
工作電流
≦60
mA
激勵電壓
5
VDC
頻率掃描範圍
4005000
Hz
量測精度
0.5
Hz
溫度量測範圍
-40100
溫度解析度
0.01
測量頻率解析度
0.2
Hz
溫度傳感器類型
3000Ω NTC熱敏電阻

資料儲存空間
4MB (紀錄資料可達100,000筆)

紀錄頻率
2秒紀錄1筆24小時紀錄1筆 (可自由選擇)

數位介面
RS485:9600bps,N,8,1





PDF Download 型錄下載

Brochure


校驗報告

計算公式

溫度RT Table

產品簡介

FD101 單通道振弦自記錄模組主要用於測讀單一振弦式感應器及其環境溫度,如振弦式水壓計、振弦式裂縫計及振弦式應變計等儀器。

FD101由內部高容量鋰電池供電,也可選擇由外部穩壓器供電。本產品體積小巧,可以非常方便地放置在測量物件附近,適合用於長期監測偏遠地點的儀器,可以穩定可靠的將監測資料記錄於內建記憶體中俾供工程人員將記錄資料下載至行動裝置(如筆記型電腦或PDA等),並將收集的資料帶回工務所匯整作成觀測報告。



特點

  • 儀器易於安裝設定、簡單、可靠
  • 可選擇高容量鋰電池或外部(DC3.3V)供電。
  • 可以外接LORA、Zigbee、3G/4G DTU等無線傳輸模組。
  • 可設定計算公式及選擇輸出單位 (如壓力單位kPa、長度單位mm、應力單位kgf/cm2等)。
  • 提供軟體操作設定免費教學。
  • 外觀尺寸小巧,結構堅固。
