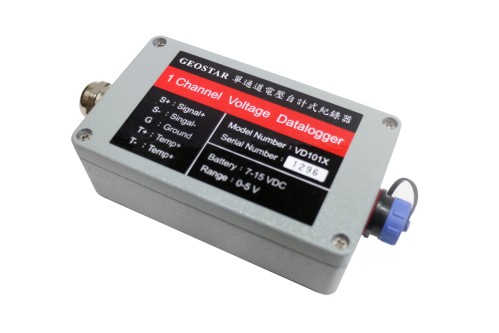

VD101X Single Channel Voltage Datalogger 單通道電壓自計式記錄器

Model VD101X

Specifications 規格表

規格
VD101X 單通道電壓自計式記錄器
單位
型 號
VD101X

通 道數
1 通道電壓+1通道溫度

尺 寸(LxWxH)
110 x 65 x 38
mm
輸入電壓
715
VDC
量測電壓範圍
0-5
解析度
16
bit
量 測溫度範圍
-40100
溫 度解析度
0.01
工作溫度
055
待機電流
主動上傳模式 :<0.4 / 輪詢模式 :<2
mA
工作電流
<60
可外接無線通訊
LoRA / Zigbee / 藍牙 / 4G傳輸(可選)

可擴展數量
配 合地址碼最多可擴充至254台VD606

資料儲存空間
4MB (紀錄資料可達100,000筆)

紀錄頻率
10秒紀錄1筆24 小時紀錄1筆(可選)

監控軟體
ProSerialPort V3.2C (繁、簡、英多國語言版)





PDF Download 型錄下載

Brochure


校驗報告

計算公式

溫度RT Table

產品簡介

VD101X 單通道電壓自計式記錄器主要用於記錄電壓式感應器及其環境溫度,如電壓式水壓計、電壓式裂縫計及電壓式傾斜計等儀器。

VD101X 由內部高容量鋰電池供電,也可選擇鉛酸電池或由外部穩壓器供電。本產品體積小巧,可以非常方便地放置在測量物件附近,適合用於長期監測偏遠地點的儀 器,可以穩定可靠的將監測資料記錄於內建記憶體中俾供工程人員將記錄資料下載至行動裝置(如筆記型電腦或PDA等),並將收集的資料帶回工務所匯整作 成觀測報告。



特 點

  • 儀 器易於安裝設定、簡單、可靠
  • 提 供軟體操作設定免費教學。
  • 可 以外接LoRA、Zigbee、藍牙、4G DTU等無線傳輸模組。
  • 結 構堅固、小巧輕便。
  • 內 部使用NAND Flash固態記憶體,斷電時已記錄的資料不丟失。
  • 可 設定計算公式及選擇輸出單位 (如壓力單位kPa、長度單位mm、應力單位kgf/cm2等)。

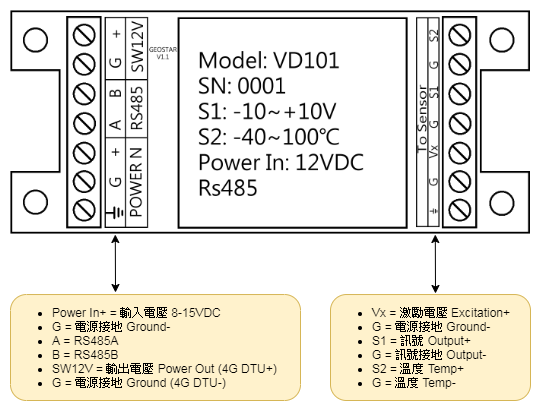

  GEOSTAR VD101 接線端子定義





  GEOSTAR 自動化監測系統 ProSerialPort V3.2c
