7000 Vertical Inclinometer System 測管傾斜儀(傾度儀)

Model 7000A / 7000B / 7000C / 7000D / 7000BT

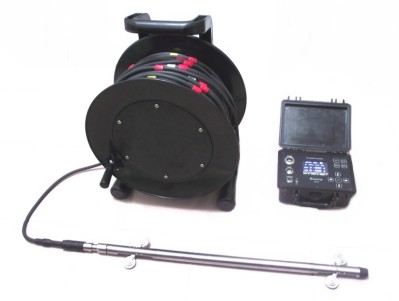

測管傾斜儀+電纜線+AB500測讀器

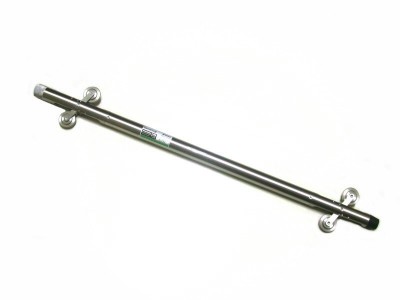

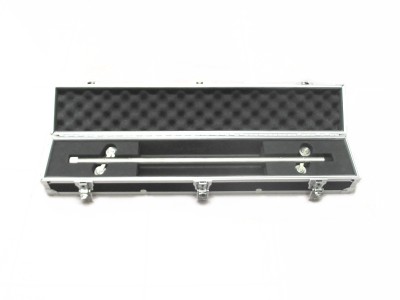

7000B測管傾斜儀外觀

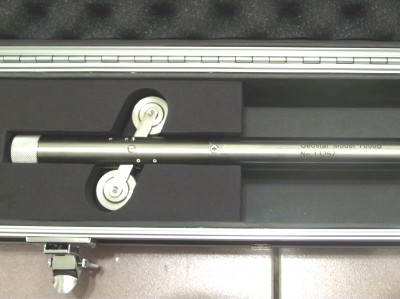

測管傾斜儀近觀

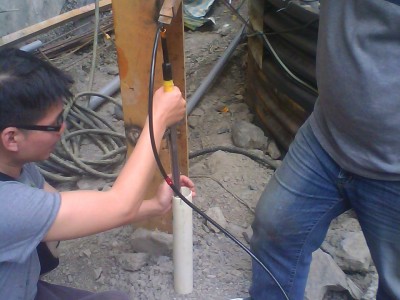

7000測管傾斜儀量測中_01

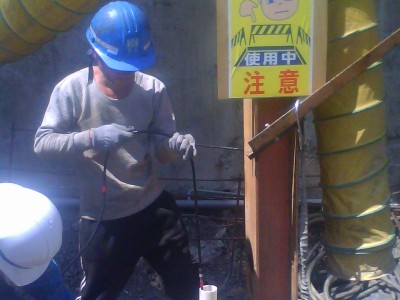

7000測管傾斜儀量測中_02

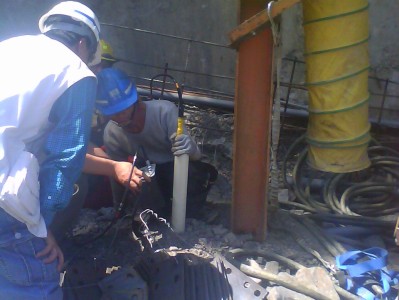

7000測管傾斜儀量測中_03
傾斜管設置示意圖

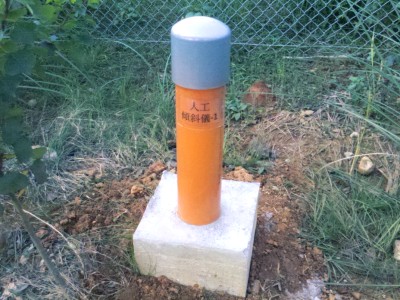

傾斜管+保護蓋

Specifications 規格表

規格
7000 測管傾斜儀 (傾度儀)
單位
型號
7000A
7000B
7000C
7000D

軸向
單軸向
雙軸向
單軸向
雙軸向

訊號傳輸
類比式
數位式

量測範圍
±15 / ±30可選
°/度
儀器外徑
Φ25
mm
儀器長度
640
儀器輪距
500
解析度
±0.025 / 500 (±10 arc sec)
全系統精度
±6mm / 30m
操作溫度
085
儀器重量
1.5
kg
抗衝擊力
2000
g
電纜線長度
標配 50m (可依照需求提供客制化長度)

儀器材質
300系列不鏽鋼管

PC 傳輸軟體
GS1_AB500 傾斜儀資料管理系統

傳輸介面
USB

對應電纜線型號

對應測讀器型號
AB500 / AB501AB501D





PDF Download 型錄下載



校驗報告

計算公式

操作手冊

產品簡介

7000 測管傾斜儀用於監測鑽孔中傾度管的變形量。在大地工程中測管傾斜儀測量方式使用高科技傾角測量技術,用來監測結構物的變形,如深開挖基地、鐵公路路基、邊坡穩定等。

7000 測管傾斜儀能測出邊坡滑動的位移量和方向,也經常用於檢驗基地開挖完成後的安全觀測。在隧道工程中測管傾斜儀也能精確提供位移變化的訊息。

整套測管傾斜儀觀測系統包括測管傾斜儀感應器、ABS傾度管、傾斜儀電纜線及測讀儀:


  • 標準 Geostar 傾度管:ABS材質、外徑70mm、內徑58mm、每支長度3m。
  • 傾斜儀電纜線:一般常用傾斜儀電纜線為PE或PU材質,長度約40m至60m,也可訂製更長或較短的電纜線。
  • 測讀器:使用測讀器讀取測管傾斜儀數據並記錄於內建記憶體中,由技術人員透過連線軟體擷取數據於電腦中進行判讀並將結果用圖形和表格形式顯示出來,通過數據分析可以得到傾度管螺旋度和傾度管由底部至頂部的位移量。

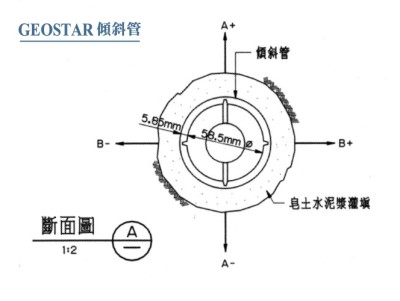

  GEOSTAR 7000 測管傾斜儀方向示意圖



  使用 7000 測管傾斜儀(傾度儀) 量測橫向位移




測管傾斜儀位移量計算方式



測管傾斜儀累積位移量計算方式
