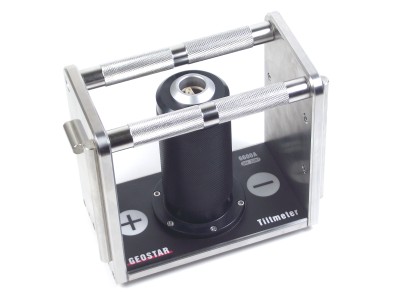

6600 Portable Tiltmeter 結構物傾斜計(傾斜儀)

Model 6600A / 6600B / 6600C / 6600D / 6600BT
儀器保護箱

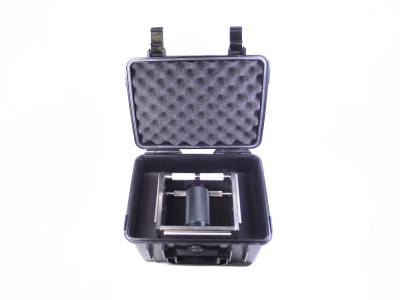

6600 結構物傾斜計+保護箱

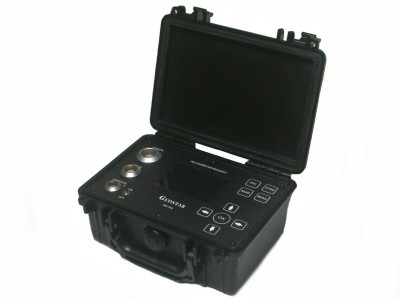

AB500 傾斜儀測讀器

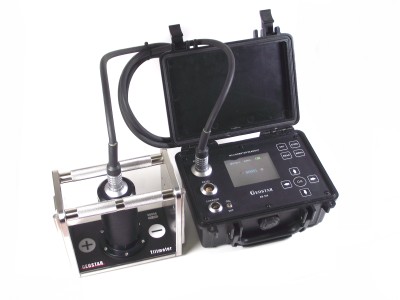

6600 結構物傾斜計+AB500 測讀器
結構物傾斜計量測中1

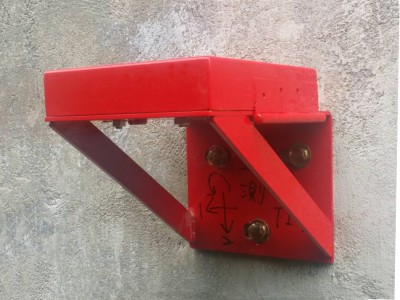

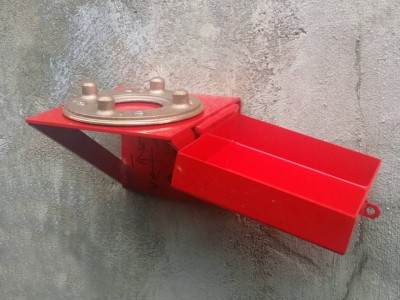

傾斜盤+角架01
傾斜盤+角架02

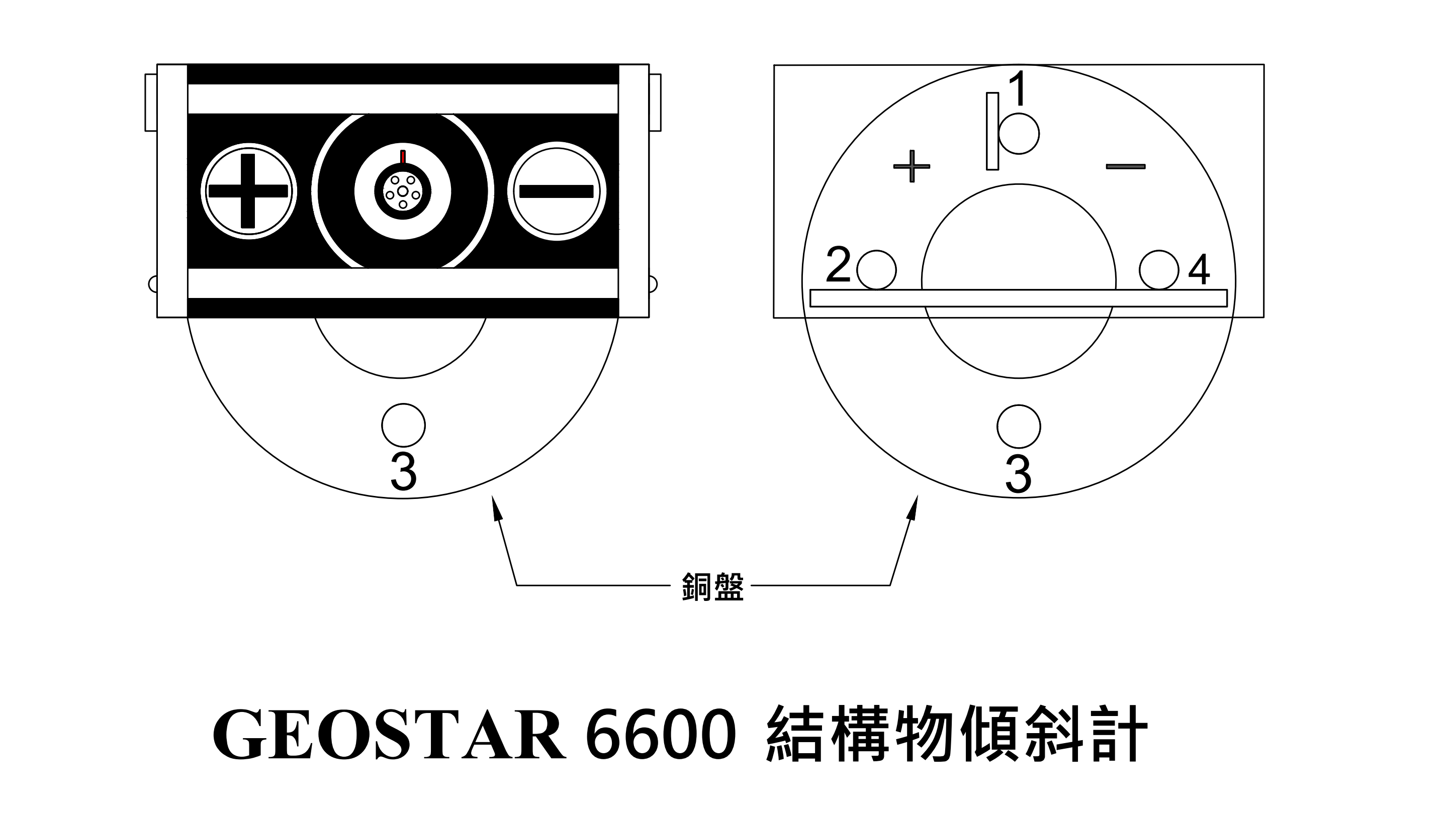

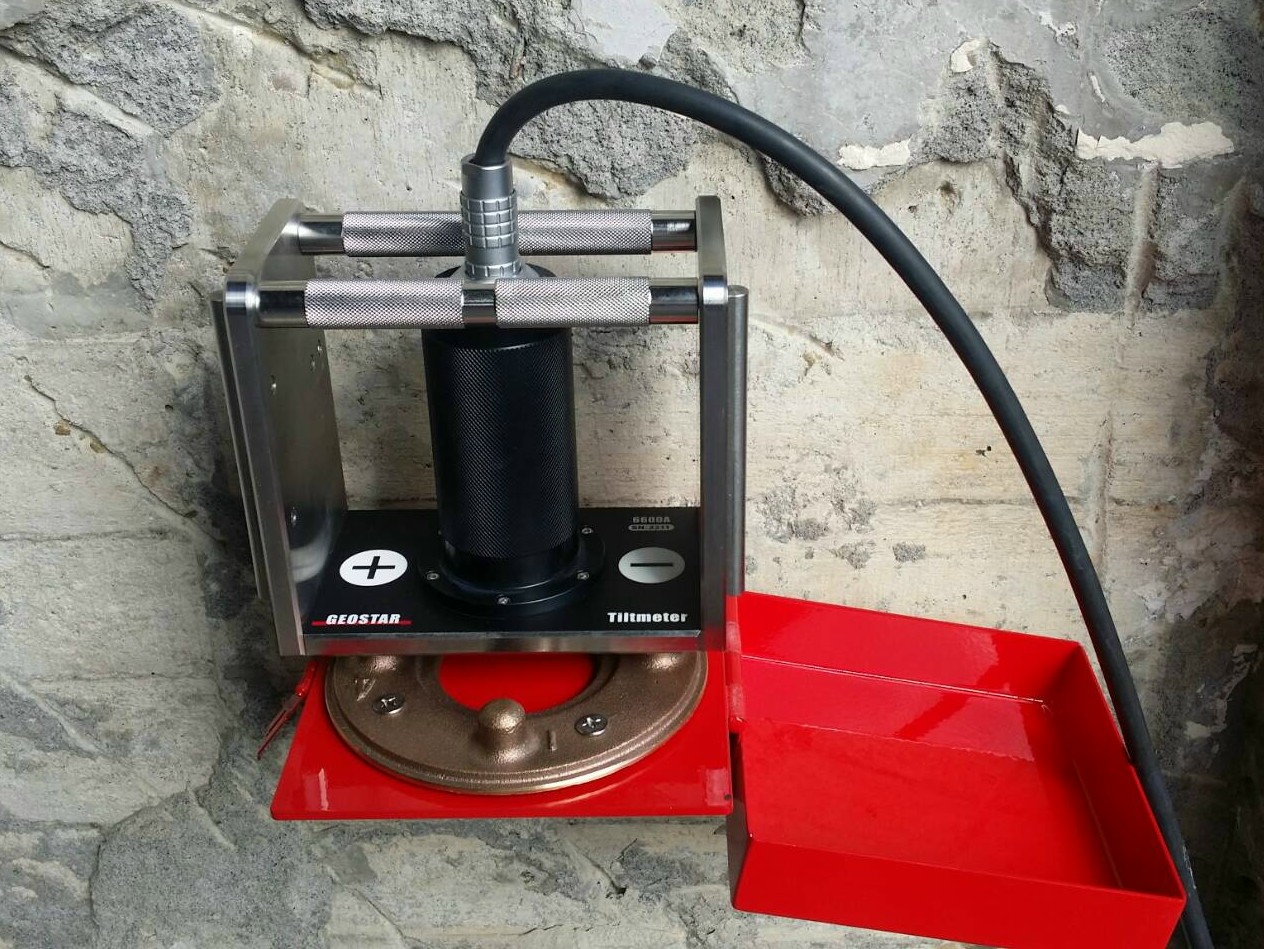

6600+傾斜盤

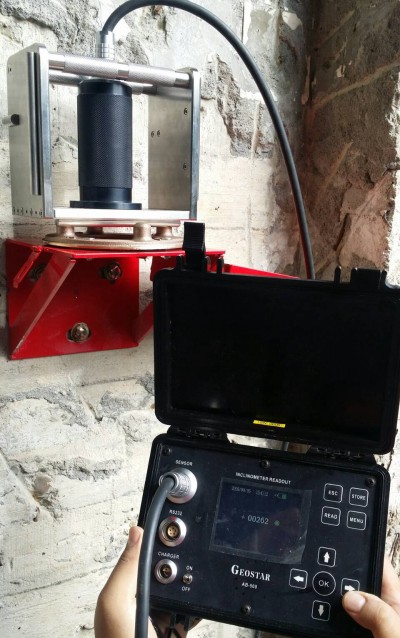

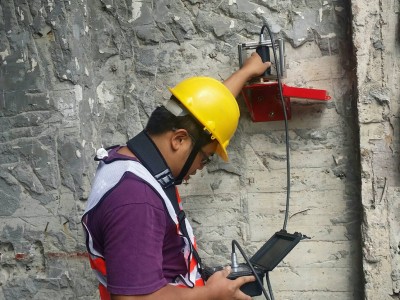

6600A搭配AB500顯示器現地使用

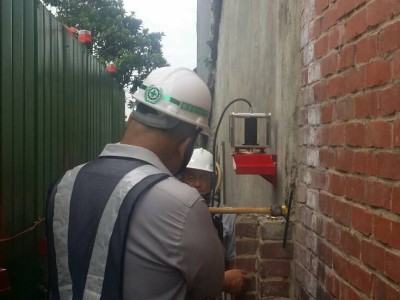

傾斜盤現地量測(1)
傾斜盤現地量測(2)

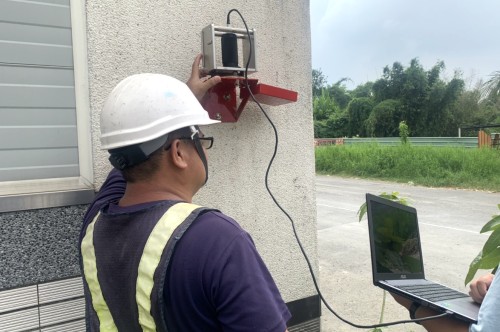

傾斜盤現地量測(使用6600C數位式傾斜計)(3)

Specifications 規格表

規格
6600 結構物傾斜計 (傾斜儀)
單位
型號
6600A
6600B
6600C
6600D

軸向
單軸
雙軸
單軸
雙軸

訊號傳輸
類比式
數位式

量測範圍
±15 / ±30
°/度
儀器尺寸 (LxWxH)
155 x 90 x 150
mm
外箱尺寸 (LxWxH)
250 x 200 x 200
解析度
8
arc sec
系統整體精度
±40
儀器重量
3
kg
抗衝擊力
2000
G
測讀電纜長度
2.5m (標配)

測讀電纜材質
PUR 軟式聚氨酯(Polyurethanes) 具防水防寒特性

對應測讀儀
AB500 / AB501 / AB501D

儀器材質
不鏽鋼板及鋁塊(經陽極處理)





PDF Download 型錄下載

Brochure


校驗報告

計算公式

溫度RT Table

產品簡介

6600 結構物傾斜計的觀測原理是利用加速度感應器量測結構物在垂直方向的夾角變化,本儀器可安裝在擋土牆或建築物等結構物上,利用人工測讀四個方向之讀值,將所得結果與初始值相比,即得傾斜量。整套結構物傾斜計觀測系統包括感應器、傾度銅盤及測讀器。

本產品主要用於判讀建築物或結構物的偏轉及傾斜,包括:
  • 開挖中基地對鄰近建築物或結構物的影響。
  • 地下隧道工程或採礦挖掘對鄰近建築物或結構物的影響。

特點

  • 使用簡單,單人即可操作。
  • 防水設計、堅固耐衝撞。
  • 超高精準度、故障率低。
  • 一個感應器加上測讀儀能夠監測多個測點。



  GEOSTAR Model 6600 結構物傾斜計
