6601 Tilt Plate & Mounting Stand 結構物傾斜盤 (傾度銅盤 & 角架)

Model 6601 / 6602 / 6603 / 6610 / 6620 / 6630

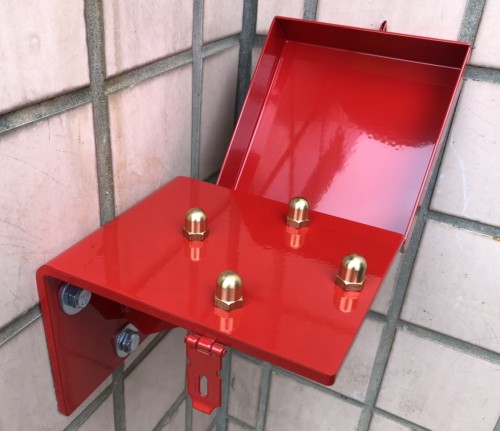

6601傾度銅盤 & 固定角架

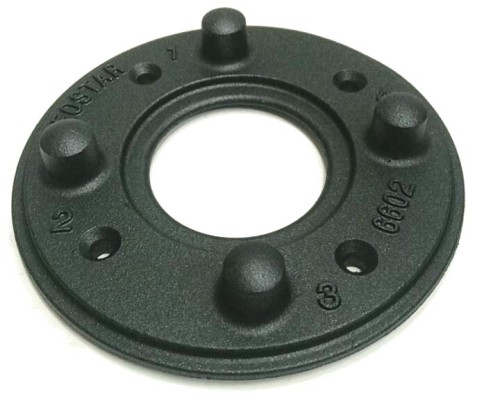

6602傾斜盤(鋁合金)外觀

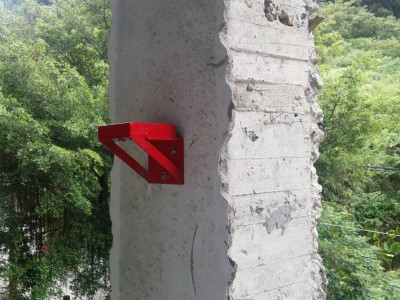

固定角架鎖固於樑柱

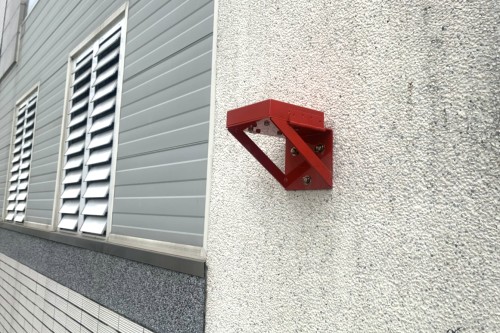

固定角架鎖固於牆面

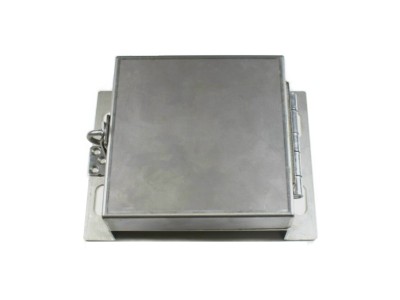

304不鏽鋼角架(地表型)

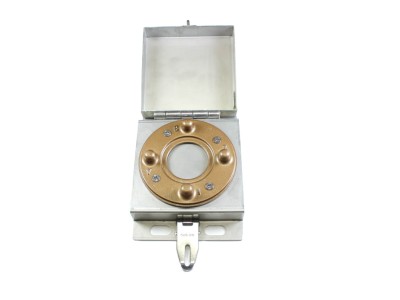

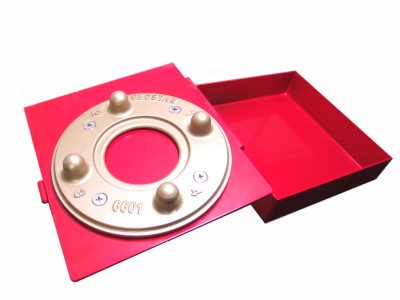

304不鏽鋼角架(地表型)+銅盤

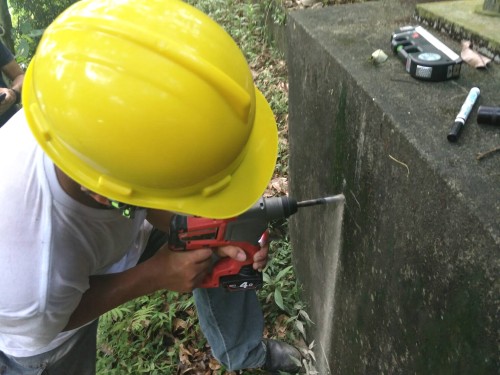

6610-ST不鏽鋼角架安裝於現地

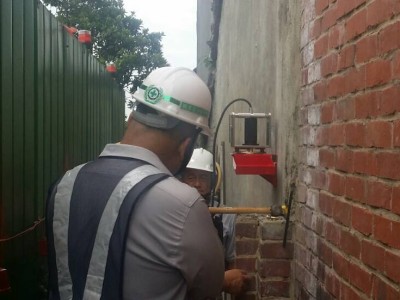

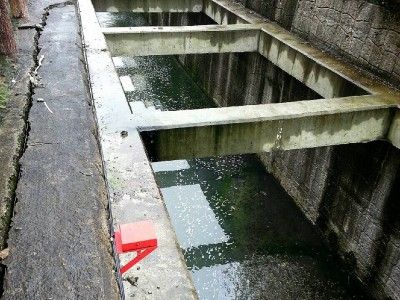

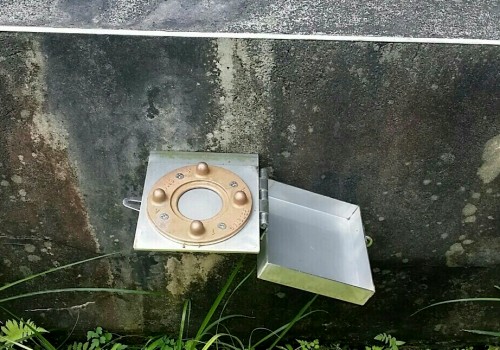

傾度銅盤安裝照

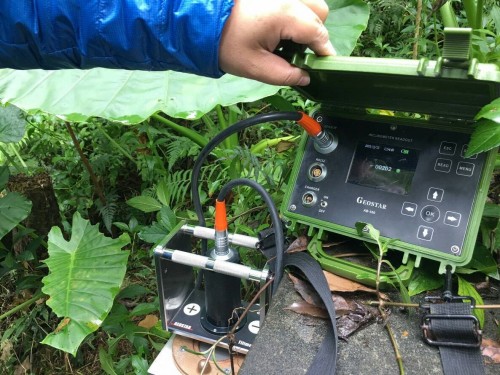

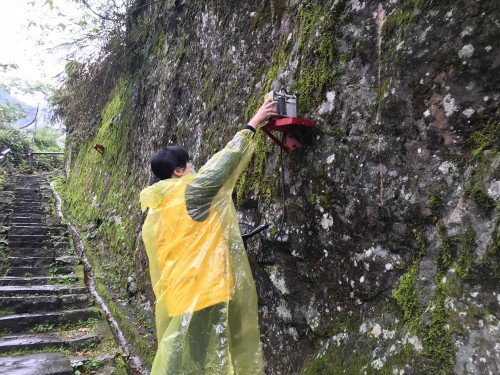

使用6600傾斜計量測傾斜盤(1)
使用6600傾斜計量測傾斜盤(2)

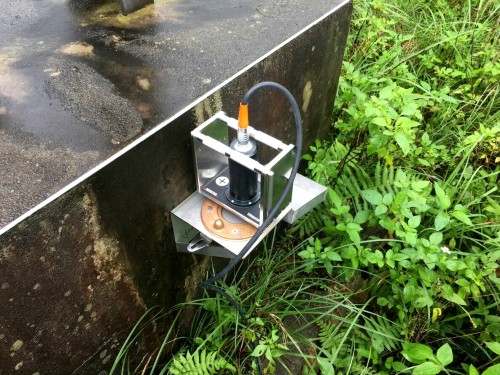

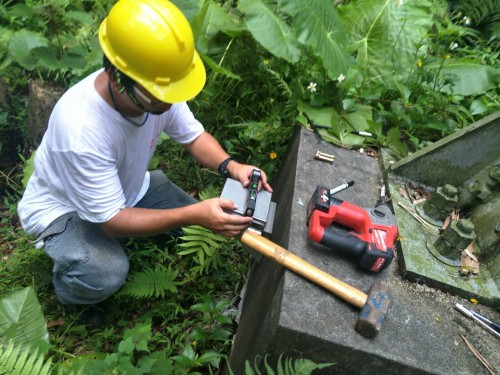

銅柱角架現地安裝

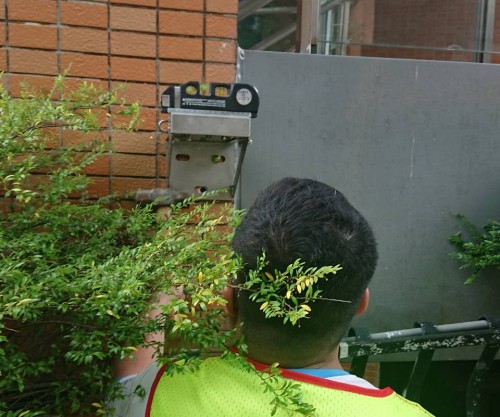

6610-ST不鏽鋼角架安裝於現地(1)
6610-ST不鏽鋼角架安裝於現地(2)
6610-ST不鏽鋼角架安裝於現地(3)
6610-ST不鏽鋼角架安裝於現地(4)
6610-ST不鏽鋼角架安裝於現地(5)

Specifications 規格表

規格
6601 結構物傾斜盤 (傾度銅盤&角架)
單位
型號
6601

銅盤材質
砲銅 (砲金)

銅盤外徑
142
mm
銅盤內徑
62
銅盤高度
24
固定架尺寸 (LxWxH)
155 x 155 x 165(大)
固定架尺寸 (LxWxH)
132 x 132 x 150(小)
銅盤重量
770±15
g
鋁盤重量
270±15
固定架重量
2100(大)
固定架重量
2300(小)
熱膨脹係數
18.0
ppm/℃
對應儀器
6600A / 6600C / AB500 / AB501


Odering Info 產品與配件選購

產品型號
品名
單位
備註
6601

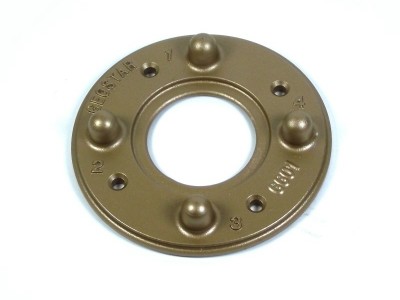

銅製傾斜盤(銅盤)

6602
鋁製傾斜盤(鋁盤)

6603
銅柱
4只/組
6610
鑄鐵含烤漆 / 壁掛型角架(大)
155 x 155 x 165mm
6610-ST
不鏽鋼 / 壁掛型角架(大)
155 x 155 x 165mm
6620
鑄鐵含烤漆 / 壁掛型角架(小)
132 x 132 x 150mm
6620-ST
不鏽鋼 / 壁掛型角架(小)
132 x 132 x 150mm
6630
鑄鐵含烤漆 / 地表型角架(大)
155 x 155 x 165mm
6630-ST
不鏽鋼 / 地表型角架(大)
155 x 155 x 165mm




PDF Download 型錄下載

Brochure



操作手冊

計算公式


產品簡介

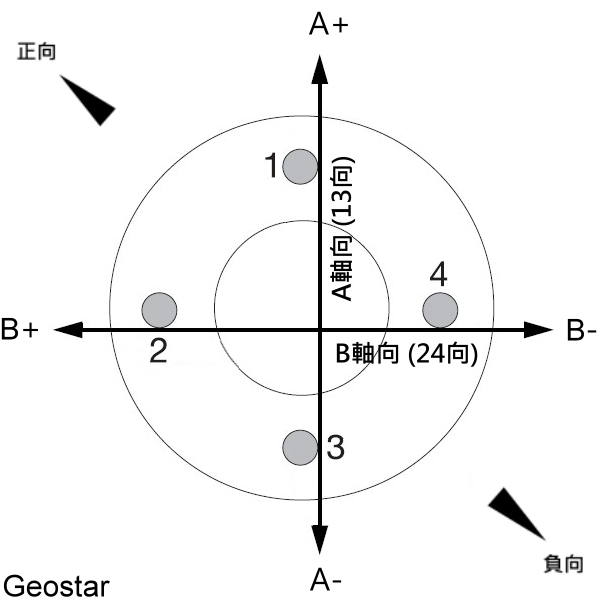

Model 6601 傾斜計的觀測原理是利用傾斜感應器量測結構物在垂直方向的夾角變化,本儀器可安裝在擋土牆或建築物等結構物上,利用人工測讀四個方向之讀值,將所得結果與初始值相比,即得傾斜量。

本產品主要用於判讀建築物或結構物的偏轉、傾斜包括:

  • 開挖中基地對鄰近建築物或結構物的影響。
  • 地下隧道工程或採礦挖掘對鄰近建築物或結構物的影響。

特點

  • 使用簡單易於安裝,單人即可操作。
  • 一個感應器加上測讀儀能夠監測多個測點。

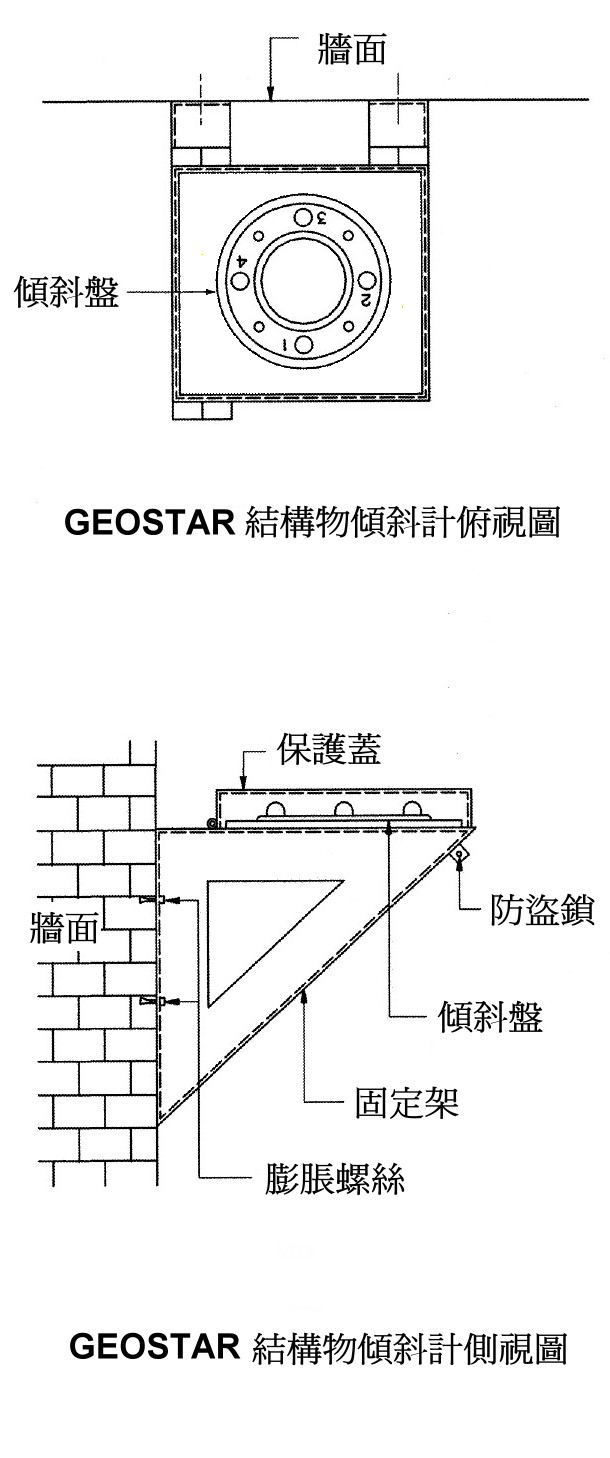

  GEOSTAR Model 6601 結構物傾斜盤安裝圖

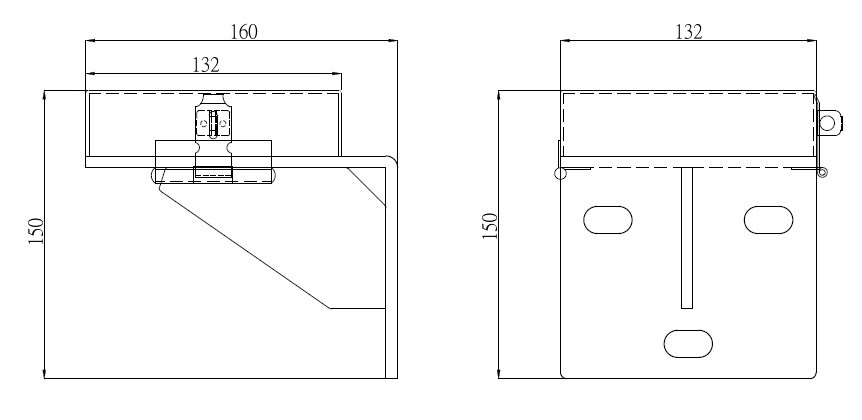

  GEOSTAR Model 6620 壁掛型角架(小)尺寸圖
