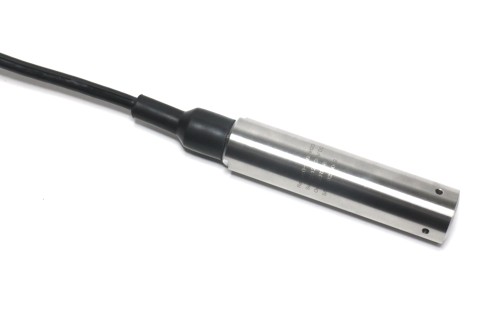

9570 Digital Pressure Transducer 數位式水壓計

Model 9570

Specifications 規格表

規格
9570 數位式水壓計
單位
型號
 9570-15
9570-35
9570-70
9570-100

量測範圍
015
035
070
0100
m
外徑 x 長度
26.5 x 135
mm
過載壓力
額定量測範圍 x 2倍

非線性
<0.3
%FS
精度
<0.1
供電電源
1236 (24V Nominal)
V
響應時間
10
ms
輸出訊號
RS485 / SDI-12 / Modbus RTU (選購品)

操作溫度
-4085
雷擊防護
有 (耐壓4000V)

防水等級
IP68

電纜線材質
高壓防水透氣電纜線

本體材質
300系列不鏽鋼

對應測讀器型號
AB501

備註
耐高壓型 0200m可訂製 / 耐高溫型-40125℃可訂製





PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

Model 9570 系列數位式水壓計是一款液位測量產品,其特性為測量精度高、體積小巧並且長期穩定性良好,配以高強度的導氣電纜,廣泛應用於污水、河川、水庫、水渠、地下水、湖泊及海洋的水文監測。本產品也可用於監測諸如水利設施、基礎工程、擋土牆、水壩、 堤防、深開挖基地、隧道與垃圾掩埋場等結構物的水壓力。

本系列產品外殼使用不鏽鋼打造,具有良好的堅硬度、韌性與耐蝕性(耐強酸、耐強鹼、 耐鹽蝕),內部為防水矽充油芯體,可使用於堤防、魚塭、海埔新生地等嚴苛環境。

採用數位訊號輸出的原因是不容易受干擾,RS485傳輸帶來的誤差非常小;在普通雙絞線上可以傳輸數百米距離而不致於產生壓降或訊號衰竭。

特點

  • 儀器具備高精準度、高解析度,量測數據準確。
  • 可以連接自動化集錄系統。
  • 具備防止雷擊裝置。
  • 多重防水設計。
  • 反應快速並有良好的長期穩定性。
  • 數位式儀器可連接較長電纜線並且不影響精度。
