9020 Datalogger 自動化數據集錄器

Model 9020

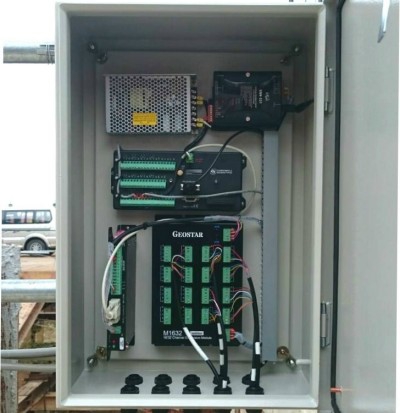

自動化數據集錄器內部配置圖

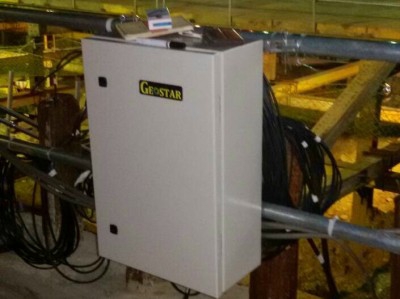

自動化數據集錄器工地安裝圖

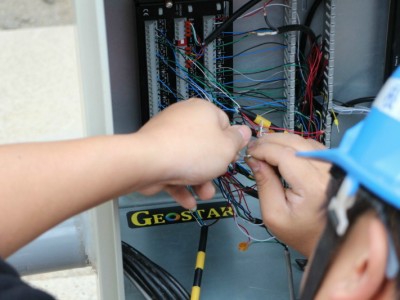

擴充板安裝及接線
無線數據集錄器現地安裝圖
衛星無線傳輸數據集錄器+太陽能板+雨量計(戶外安裝配置圖)
3G無線傳輸數據集錄器+太陽能板+雨量計(邊坡安裝配置圖)

Specifications 規格表

規格
9020 自動化數據集錄器
單位
型號
9020

操作溫度
-2050
尺寸 (LxWxH)
500 x 400 x 250
mm
記憶體容量
4
MB
類比訊號解析度
to 0.33
μV
工作電源
9.6~14
VDC
類位通道
8
I/O
輸入通道
16

蓄電池規格
12V/7.0 Ah 鉛酸電池 (容量可加大)

儲存格式
以表格形式儲存的數據帶有時間標記和記錄標號

斷電保護
主電源斷電後,電池支持SRAM內存和時鐘,確保數據程序和時間訊息不丟失

數據擷取
透過RS232介面端口取回數據或使用無線傳輸方式


Odering Info 產品與配件選購

產品型號
品名
單位
備註(mm)
9020-R03
可讀電流、電壓、電阻、脈衝訊號、RS232及SDI-12訊號
300*200*150
9020-R06
可讀電流、電壓、電阻、脈衝訊號、RS232及SDI-12訊號
400*300*200
9020-R08
可讀電流、電壓、電阻、振弦、脈衝及RS232訊號 (含32ch擴充模組)
500*400*200
9025-R08
可讀電流、電壓、電阻、振弦、脈衝及RS232訊號 (無32ch擴充模組)
400*300*200
9020-R10
可讀電流、電壓、電阻、振弦、脈衝及RS232訊號 (含32ch擴充模組)
500*400*200
9025-R10
可讀電流、電壓、電阻、振弦、脈衝及RS232訊號 (無32ch擴充模組)
400*300*200
9020-CC
主機至擴充箱連接線 3m (其他長度可選)
防水軍規接頭2只
9020P-CI
集錄器戶外型立柱 (鑄鐵含烤漆)

9020P-ST
集錄器戶外型立柱 (不鏽鋼)

VW-4
振弦模組 : 4Ch

P12RB
12V鉛酸電池模組
防過充保護電路
3G-RTU
3G通訊模組 (不含SIM卡)

4G-RTU
4G通訊模組 (不含SIM卡)

SS-10L
太陽能充電模組





PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

自動化數據集錄系統是一套可節省大量監測人力,提高儀器數據可信度且具有多功能之監測系統。其系統架構為: 感測器將量測資料給前置放大器作訊號放大處理後,經由16位元類比/數位轉換器 (16 bit A/D Converter) 將訊號調整為離散式型態,便於掃瞄器的擷取,再透過資料處理設備將其顯現於電腦螢幕上或列印成報表。

GEOSTAR 9020 自動化數據集錄系統由科學儀器模組、多頻道擴充模組、電源穩壓器、12V鉛酸蓄電池、振弦模組、RS232介面、無線傳輸模組、太陽能電力模組等零組件所構成,安裝在500 x 400 x 250mm ABS塑鋼外殼開關箱中。本系統可以用來即時或定時讀取Geostar公司所生產的所有電子式儀器,並且套用土木工程工具軟體時可以構成自動圖形分析系統。

GEOSTAR 9020 自動化數據集錄器系統的通訊方式有: 透過RS232介面直接與PC或筆記型電腦連線傳輸、GSM傳輸、GPRS傳輸、RS485傳輸(最遠可達12KM)、光纖或ADSL網路傳輸、衛星Satelite傳輸或透過電話線傳輸。(註: 經由GSM或GPRS傳輸方式發送封包資料給行動電話需要使用電信公司無線網卡服務)。

本系統根據現場狀況可以選擇使用電力公司供電或太陽能供電系統 (需加購太陽能電力模組及太陽能發電板)。

特點

  • 系統核心採用美國進口資料擷取模組,穩定可靠。
  • 多台自動化數據集錄器組合可以擷取數千組儀器數據。
  • 在世界任何地方都可以接收資料。
  • 使用專用分析軟體可以建構完整的圖形監測系統。

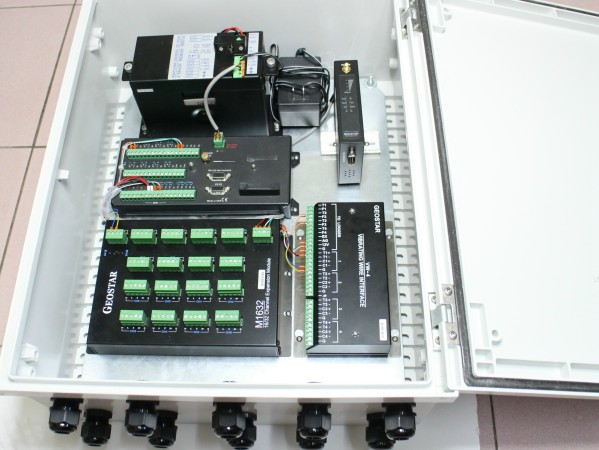

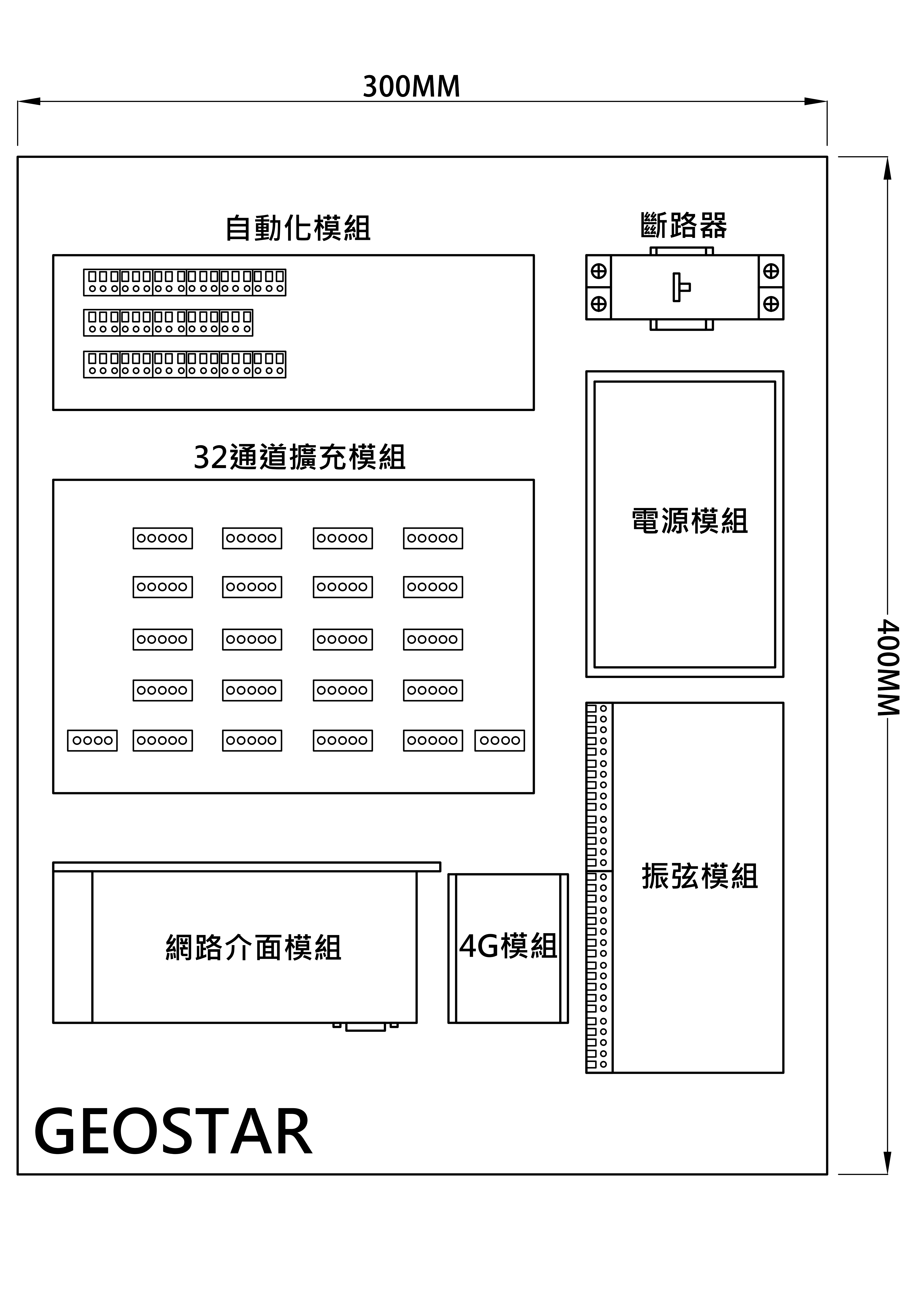

GEOSTAR 9020 自動化主機箱配置圖
