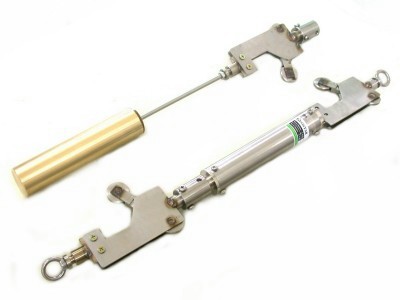

8300 MEMS Vertical In-Place Inclinometer MEMS 垂直式定置型傾斜計

Model 8300A / 8300B / 8300C

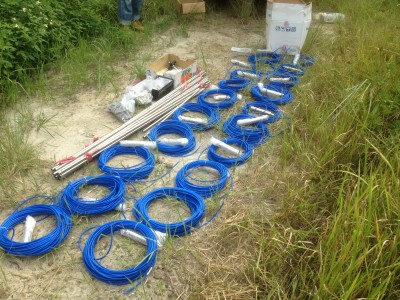

8300 定置型傾斜計安裝照片01
8300 定置型傾斜計安裝照片02

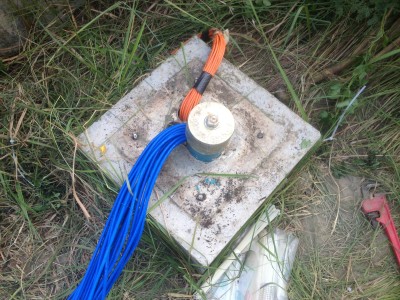

8300 定置型傾斜計安裝照片03

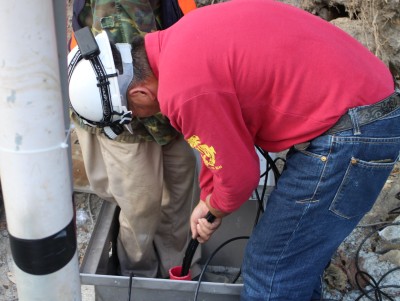

定置型傾斜計安裝中-1

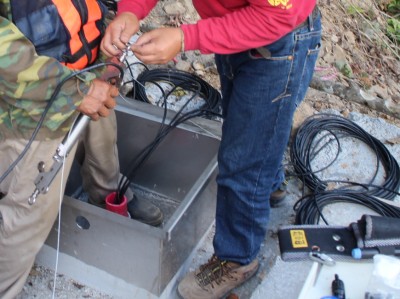

定置型傾斜計安裝中-2

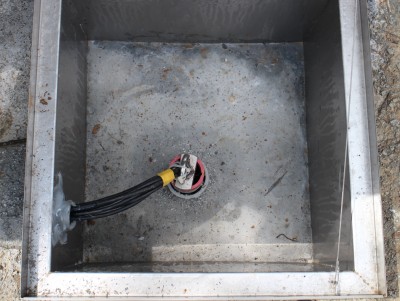

安裝完成圖 (含不鏽鋼保護蓋)

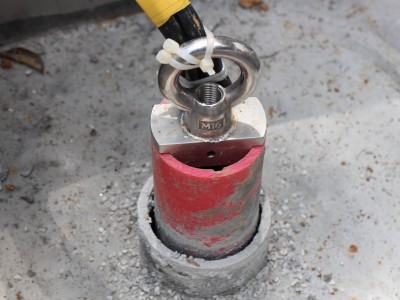

管頂固定器特寫

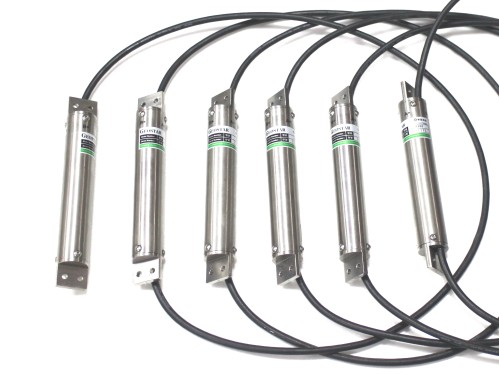

8300C 垂直定置型傾斜計-RS485數位式(一線到底)

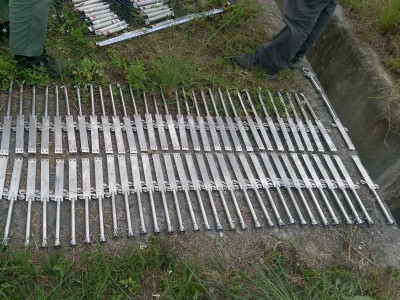

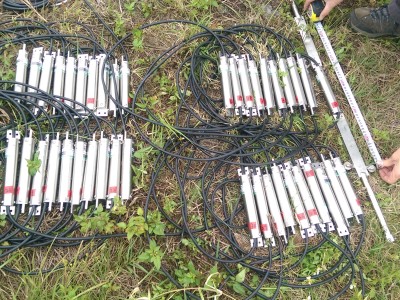

8300C 數位式傾斜計安裝前

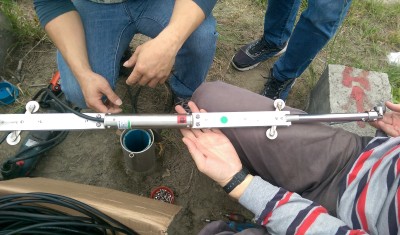

8300C 數位式傾斜計安裝中(1)
8300C 數位式傾斜計安裝中(2)

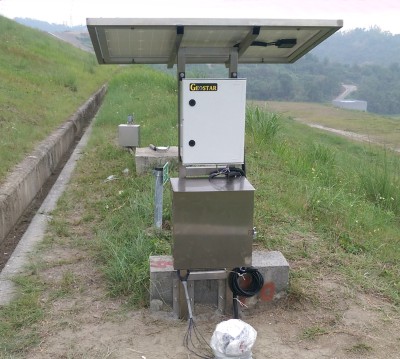

8300C 數位式傾斜計安裝完成 (太陽能模組)

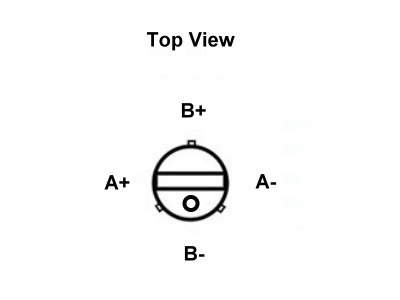

傾斜計方向標示

Specifications 規格表

規格
8300 MEMS垂直式定置型傾斜計
單位
型號(單軸向)
8300A-1-15
8300B-1-15
8300C-1-15

型號(雙軸向)
8300A-2-15
8300B-2-15
8300C-2-15

量測範圍1
±15
±15
±15
°
訊號輸出
類比式
類比轉數位式
數位式

輸入電壓
12V(±3V)
12V(±3V)
12V(±3V)
Vdc
電纜線芯線數(單軸)
3對
3對
2對
雙絞線
電纜線芯線數(雙軸)
4對
4對
2對
每串最大線長
300
300
300
m
每串最多連接數
24(單軸)
16
16
外徑 x 長度
Φ32 x 193
Φ32 x 250
Φ32 x 250
mm
重量
0.5
kg
抗沖擊
2000
g
溫度飄移
0.0003
V/℃
非線性
<0.5
%FS
解析度
±0.01(±2 arc sec)
mm/m
操作溫度
-2080
耐水壓
>1000
KPa

備註1:其他角度請電洽

Odering Info 產品與配件選購

產品型號
品名
單位
備註
8300-Beam-1m
不鏽鋼管-1m
1000xΦ20x1.5(壁厚)mm
8300-Beam-2m
不鏽鋼管-2m
2000xΦ20x1.5(壁厚)mm
8300-Beam-3m
不鏽鋼管-3m
3000xΦ20x1.5(壁厚)mm
8300-TP
管口固定圓環

8300-BT
管底承重鉛錘
重量 : 3kg
8300-SW
不鏽鋼滑輪片

VD101
電壓自記式集錄器
設定後可依自訂頻率紀錄讀值資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3030
PVC訊號電纜
m
Φ7.5mm_8芯雙絞22AWG(PE-PVC鋁箔各隔+金屬隔網)




PDF Download 型錄下載



校驗報告

計算公式


產品簡介

MEMS垂直式定置型傾斜計主要用於監測鑽孔中水平和垂直的移動,包括:
  • 監測由於隧道或開挖引起地下結構物的位移。
  • 監測由於開挖隧道引起的地層移動。
  • 監測山坡地滑坡位移。

理想的方法是將傾斜計安裝在傾度管裏,傾斜計按照一定的距離排列連成一串,由滑輪裝配放入鑽孔中;傾斜計可由人工手動監測,也可使用自動化集錄器長期記錄數據。


特點

  • 內建突波及反極性保護裝置。
  • 儀器排成一串,有效描繪出完整的位移的剖面。
  • 可使用人工量測或自動化觀測。
  • 反應快速靈敏並具有良好的長期穩定性。




Model 8300 MEMS 垂直式定置型傾斜計計算公式

Calculated Tilt (°):△θ=K*(R1-R0)

Deflection:D=GL(R1 -R0 )mm

△θ = 傾角變化量
R1  = 當前讀值 (裝設後傾斜計量測值)
R0  = 初始讀值 (裝設後傾斜計初始量測值)
K = 傾斜計之出廠校正係數 (單位為Degree/Volt)
D = 傾斜計之位移量 (單位為mm)
G = 傾斜計之出廠校正係數 (單位為Sinθ/Volt)
L = 傾斜計間距 (鋼管長度)


計算範例 :

R1  = 0.4680 Volt
R0  = -0.0896 Volt
K = 3.5972 °/Volt
G = 0.0626 Sinθ/Volt
L = 2000mm

△θ = ( R1  - R0  ) x K
   = (( 0.4680 - ( -0.0896 ))Volt x 3.5972 °/Volt
   = 0.5576 Volt x 3.5972 °/Volt
   = 2.0058 °
D= ( R1  - R0  ) x G x L
   = (( 0.4680 - ( -0.0896 ))Volt x 0.0626 Sinθ/Volt x 2000mm
   = 0.5576 Volt x 0.0626 Sinθ/Volt x 2000mm
   = 69.8mm
