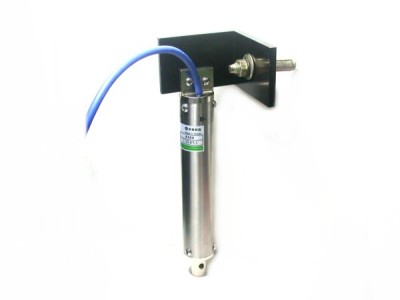

8350 MEMS Tiltmeter MEMS 鄰房傾斜計

Model 8350

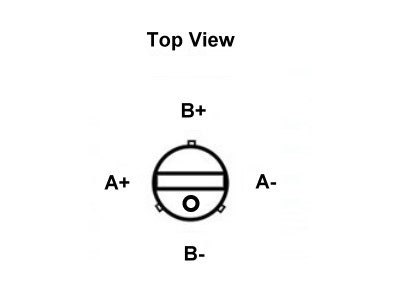

傾斜計方向標示

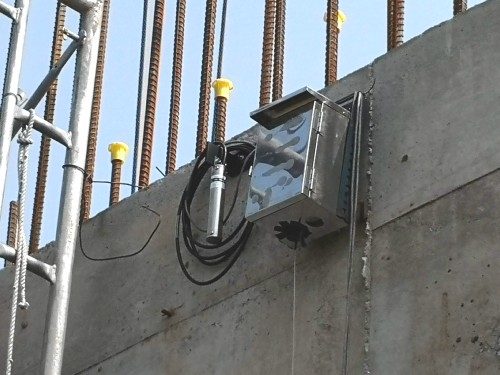

8350MEMS鄰房傾斜計安裝完成圖
傾斜計外罩鋁合金保護盒 (防風防曬防雨)

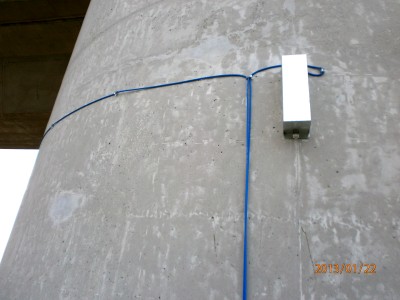

8350MEMS鄰房傾斜計安裝於高架橋墩

Specifications 規格表

規格
8350 MEMS鄰房傾斜計
單位
型號(單軸向)
8350A-1-15
8350B-1-15
8350C-1-15

型號(雙軸向)
8350A-2-15
8350B-2-15
8350C-2-15

量測範圍1
±15
±15
±15
°
訊號輸出
類比式
類比轉數位式
數位式

輸入電壓
12V(±3V)
12V(±3V)
12V(±3V)
Vdc
電纜線芯線數(單軸)
3對
3對
2對
雙絞線
電纜線芯線數(雙軸)
4對
4對
2對
最大線長
300
300
300
m
外徑 x 長度
Φ32 x 193
mm
重量
0.5
kg
抗沖擊
2000
g
溫度飄移
0.0003
V/℃
非線性
<0.5
%FS
解析度
±0.01(±2 arc sec)
mm/m
操作溫度
-2080
耐水壓
>1000
KPa
本體材質
300系列不鏽鋼


備註1:其他角度請電洽

Odering Info 產品與配件選購

產品型號
品名
單位
備註
VD101
電壓自記式集錄器
設定後可依自訂頻率紀錄讀值資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3030
PVC訊號電纜
m
Φ7.5mm_8芯雙絞22AWG(PE-PVC鋁箔各隔+金屬隔網)




PDF Download 型錄下載



校驗報告

計算公式


產品簡介

MEMS 鄰房傾斜計主要設計目的在於長期監測水壩、堤防、基礎牆、橋樑橋墩、隧道壁等結構體傾斜變化。
本產品基本使用方式是將儀器固定於待測結構體上利用MEMS讀數儀測量其初始讀值及當前讀值以計算其傾角的相對變化。

傾斜計可由人工手動監測,也可使用自動化集錄器長期記錄數據。


特點

  • 結構堅固耐撞擊。
  • 精準度超過國外進口產品,故障率低。
  • 與全自動監測記錄警報系統完全相容。
  • 反應快速並具有良好的長期穩定性。
  • 長期自動化監測耐久性佳,數據曲線穩定易判讀。




Model 8350 MEMS 鄰房傾斜計計算公式

Calculated Tilt (°):△θ=K*(R1-R0)

△θ = 傾角變化量

R1 = 當前讀值 (裝設後傾斜計量測值)

R0 = 初始讀值 (裝設後傾斜計初始量測值)

K = 傾斜計之出廠校正係數

.............................................................................................

計算範例 :

R1 = 0.2459 Volt
R0 = 0.0666 Volt
K = 3.5804 °/Volt

△θ=K*(R1-R0)
   = ( 0.2459 - 0.0666 )Volt x 3.5804 °/Volt
   = 0.1793 Volt x 3.5804 °/Volt
   = 0.6420 °
