8750 MEMS Tilt Beamer MEMS 鋁樑傾斜計 / 桿式沉陷計

Model 8750A / 8750B / 8750C

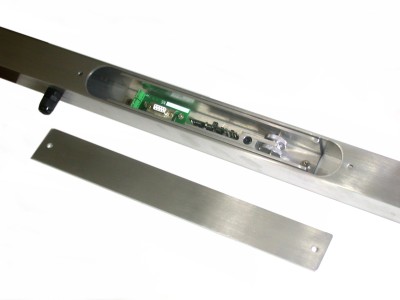

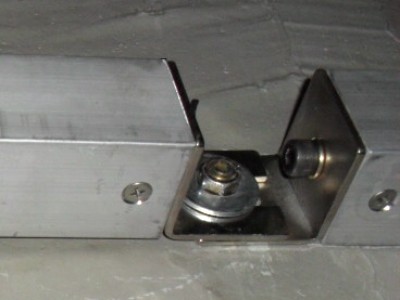

鋁樑傾斜計銜接處特寫

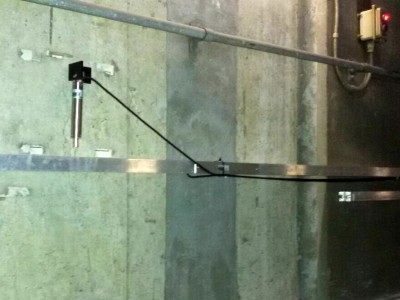

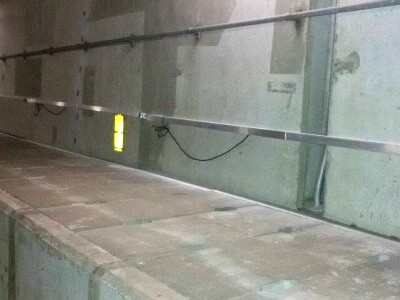

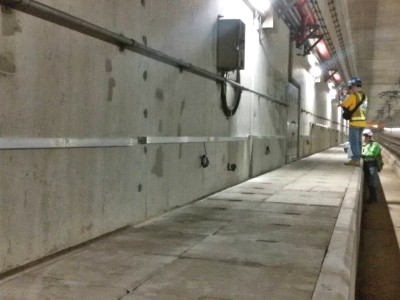

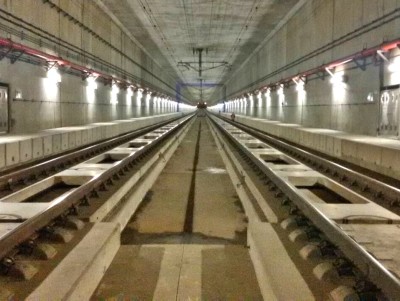

MEMS鋁樑傾斜計安裝於隧道(1)
MEMS鋁樑傾斜計安裝於隧道(2)
MEMS鋁樑傾斜計安裝於隧道(3)
MEMS鋁樑傾斜計安裝於隧道(4)

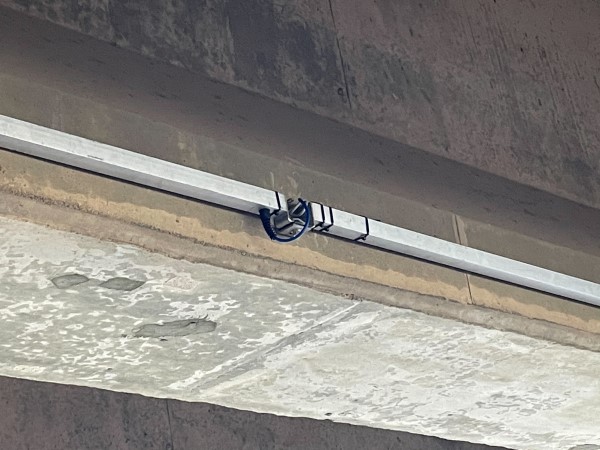

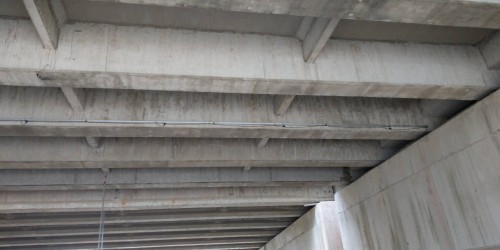

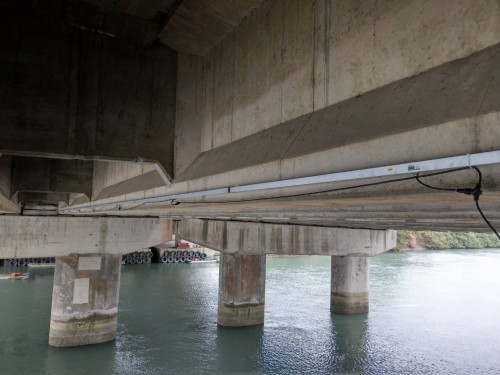

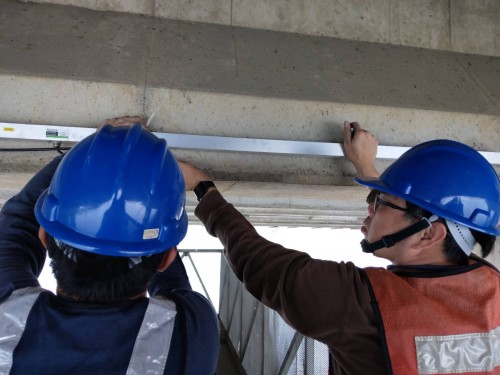

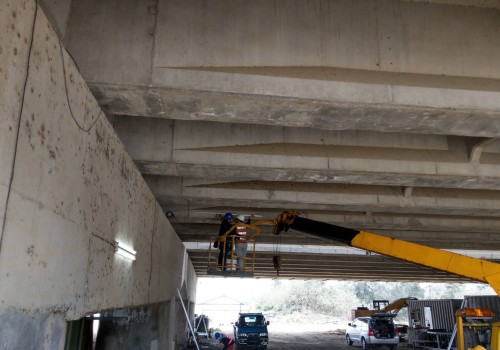

鋁樑傾斜計現地安裝於橋梁沉陷檢測(1)
鋁樑傾斜計現地安裝於橋梁沉陷檢測(2)
鋁樑傾斜計現地安裝於橋梁沉陷檢測(3)
鋁樑傾斜計現地安裝於橋梁沉陷檢測(4)

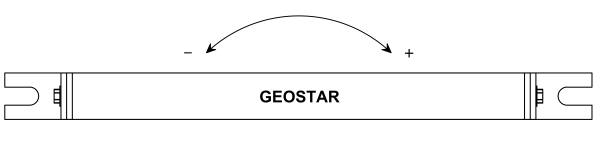

桿式沉陷計傾斜方向標示

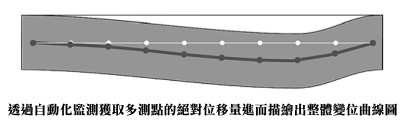

graph

Specifications 規格表

規格
8750 MEMS鋁樑傾斜計 / 桿式沉陷計
單位
型號(水平式)
8750A-H-15
8750B-H-15
8750C-H-15

型號(垂直式)
8750A-V-15
8750B-V-15
8750C-V-15

量測範圍1
±15
±15
±15
°
訊號輸出
類比式
類比轉數位式
數位式

輸入電壓
12V(±3V)
12V(±3V)
12V(±3V)
Vdc
電纜線芯線數(單軸)
3對
3對
2對
雙絞線
電纜線芯線數(雙軸)
4對
4對
2對
最大線長
300
300
300
m
鋁樑長度
1 / 2 / 3
m
鋁樑重量
1.8 / 3.6 / 5.4
kg
抗沖擊
2000
g
溫度飄移
0.0003
V/℃
非線性
<0.5
%FS
解析度
±0.01(±2 arc sec)
mm/m
操作溫度
-2080
本體材質
鋁合金


備註1:其他角度請電洽

Odering Info 產品與配件選購

產品型號
品名
單位
備註
8750-Beam-1m
方形鋁樑-1m
1000x40x40x3(壁厚)mm
8750-Beam-2m
方形鋁樑-2m
2000x40x40x3(壁厚)mm
8750-Beam-3m
方形鋁樑-3m
3000x40x40x3(壁厚)mm
VD101
電壓自記式集錄器
設定後可依自訂頻率紀錄讀值資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3030
PVC訊號電纜
m
Φ7.5mm_8芯雙絞22AWG(PE-PVC鋁箔各隔+金屬隔網)




PDF Download 型錄下載

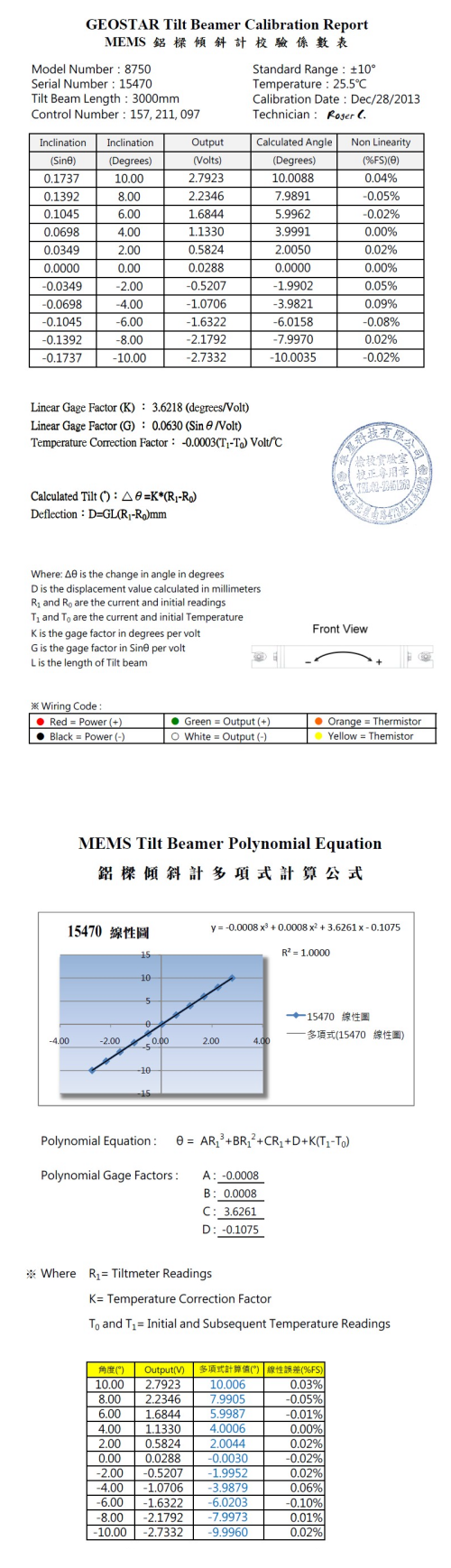

校驗報告

計算公式


產品簡介

MEMS 鋁樑傾斜計 / 桿式沉陷計主要應用於:
  • 測量建築物部位受鄰近隧道工程或基地開挖的影響。
  • 監測隧道壁、擋土牆或襯砌層的移動。
  • 監測橋樑或結構物的承載力。
  • 監測水壩、堤防和管線的沉陷。

8750 MEMS 鋁樑傾斜計 / 桿式沉陷計放置在方型鋁合金樑內部,鋁樑可以水平或垂直安裝,兩端錨固在結構物上,從而可以在一個長的跨距上進行一個精確的測量。

本儀器可以使用手動測讀儀或採用自動化數據集錄器採擷數據。其精確度可以檢測小於1弧秒 (0.005 mm/m) 的傾角變化。


特點

  • 儀器堅固耐用,操作簡單。
  • 由自動化集錄器記錄數據,不需人工測讀。
  • 反應快速並具有良好的長期穩定性。
  • 儀器排成一串,有效描繪出完整的位移的剖面。










Model 8750 MEMS 鋁樑傾斜計計算公式

Calculated Tilt (°):△θ=K*(R1-R0)

△θ = 傾角變化量

R1 = 當前讀值 (裝設後傾斜計量測值)

R0 = 初始讀值 (裝設後傾斜計初始量測值)

K = 傾斜計之出廠校正係數 (單位為Degree/Volt)

.............................................................................................

計算範例 :

R1 = 1.1330 Volt
R0 = 0.0288 Volt
K = 3.6218 °/Volt

△θ = ( R1 - R0 ) x K
   = ( 1.1330 - 0.0288 )Volt x 3.6218 °/Volt
   = 1.1042 Volt x 3.6218 °/Volt
   = 3.9991 °
