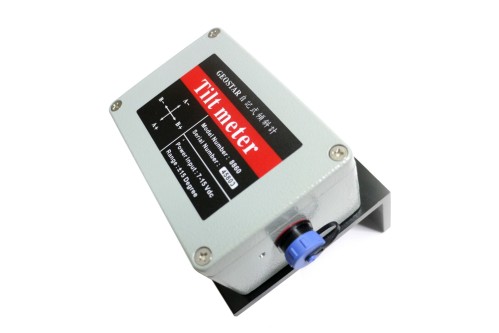

8860 MEMS Tiltlogger MEMS 自記式傾斜計
Model 8860
.jpg)
.jpg)
.jpg)
.jpg)
Specifications 規格表
|
規格
|
8860 MEMS自記式傾斜計
|
單位
|
|||
|
儀器型號
|
8860-5
|
8860-15
|
8860-30
|
|
|
|
測量範圍1
|
±5
|
±15
|
±30
|
°
|
|
|
測量軸
|
A軸 B軸
|
A軸 B軸
|
A軸 B軸
|
||
|
解析度
|
0.0005
|
0.0005
|
0.0005
|
°
|
|
|
絕對精度
|
0.001
|
0.005
|
0.006
|
°
|
|
|
長期穩定性
|
0.002
|
0.003
|
0.005
|
°
|
|
|
長寬高(傾斜計)
|
L x W x H
|
119 x 80 x 54.5
|
mm
|
||
|
長寬高(固定架)
|
L x W x H
|
124 x 102 x 56
|
|||
|
重量(傾斜計)
|
不含天線
|
540
|
g
|
||
|
重量(固定架)
|
290
|
||||
|
外部供電電壓
|
標準
|
7～15
|
VDC
|
||
|
內建鋰電池電壓
|
標準
|
7～8.4
|
|||
|
內建鋰電池容量
|
標準
|
3400
|
mAh
|
||
|
工作電流
|
峰值<60(僅耗時2-3秒即可完成單筆記錄工作)
|
mA
|
|||
|
待機電流
|
主動上傳模式 :<0.4 / 輪詢模式 :<2
|
||||
|
工作溫度
|
-40～85
|
℃
|
|||
|
記憶體容量
|
4
|
MB
|
|||
|
可記錄筆數
|
150,000筆
|
||||
|
記錄模式
|
1.記憶體滿後停止記錄 / 2.記憶體滿後重頭覆蓋
|
||||
|
資料記錄間距
|
30sec 1筆～24hr 1筆(可選)
|
||||
|
鋰電池工作時間
|
1hr 1筆約可記錄1-2年(使用主動上傳模式)
|
||||
|
無線通訊標準
|
LoRA / Zigbee / 藍牙 / 4G傳輸(可選)
|
||||
|
防水等級
|
IP66
|
||||
|
監控軟體
|
ProSerialPort V3.2c (繁、簡、英多國語言版)
|
||||
|
配件
|
USB傳輸線、8.4V變壓器、軟體光碟、AB100測讀器(選購品)
|
||||
備註1：其他角度請電洽
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
溫度RT Table
|
產品簡介
GEOSTAR 8860 MEMS 自記式傾斜計主要應用於：
-
工程車輛水平調整。
-
橋樑與水壩監測。
-
地下鑽機垂直度微調。
-
古蹟及高科技廠房傾斜監控。
-
精密機床水平控制。
-
地質設備傾斜監測。
-

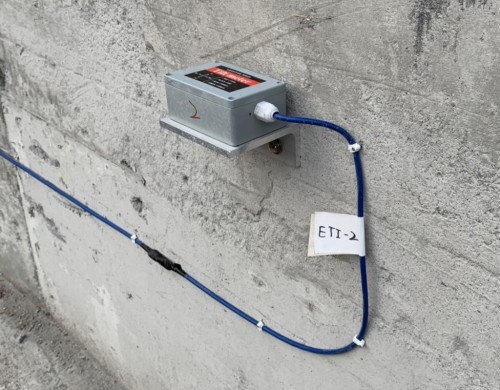

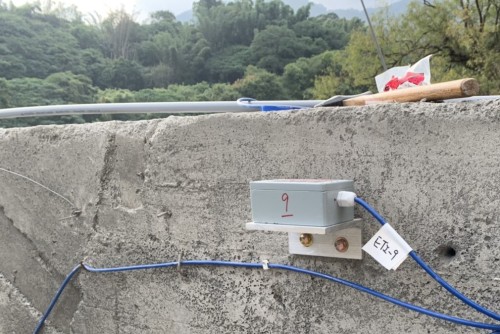

邊坡擋土牆傾斜監測。
-
開挖中工地鄰房傾斜監測。
8860 MEMS自記式傾斜計是GEOSTAR公司針對建築工地施工安全及古蹟維護等領域推出的自記錄式雙軸向傾斜計，產品內建微型記錄器、可充電式鋰電池及Flash固態記憶體配合歐美進口傾斜加速度計晶片，無需外接傳統記錄器工作，實現了工程監測儀器輕量化、微型化及無線化的理想。本產品搭配GEOSTAR LoRA無線傳輸模組(選購品)在可視空曠區域通訊距離可達2-8公里左右。如採用GEOSTAR 4G DTU無線傳輸模組(選購品)即可實現監測資料即時上傳雲端資料庫，在全球任一有網路覆蓋的地區皆可即時查詢或下載實時監測數據以分析結構物的傾斜量與振動變化。8860 MEMS自記式傾斜計結構採用鋁合金外殼，全防水設計，可長期在室外做監測應用。
8860 MEMS自記式傾斜計內置高精度24bit A/D轉換器，通過濾波演算法，可以準確測量傾斜計輸出相對於水平面的傾斜和俯仰角度。本產品使用高穩定度溫度感應器，可根據外部溫度變化修正傾斜計溫度漂移以保證儀器在高溫與低溫環境下的重複性。本產品訊號輸出速率快、性能可靠穩定，適合應用於各種惡劣地形與嚴苛施工環境。
特點：
-
雙軸向傾角測量。
-
量程±5° / ±15° / ±30°可選。
-
解析度0.0005°。
-
內置高精度24bit A/D轉換器。
-
IP66防護等級。
-
LoRA模式下空曠區域通訊距離可達2-8公里左右。
-
鋰電池容量高達3400mAh。
-
使用固態Flash記憶體，斷電時已記錄之資料不丟失。
-
1hr 1筆約可記錄1-2年。
-
配合地址碼設定最多可同時監控254只傾斜計。
GEOSTAR 無線傾斜計監控軟體 ProSerialPort V3.2c
