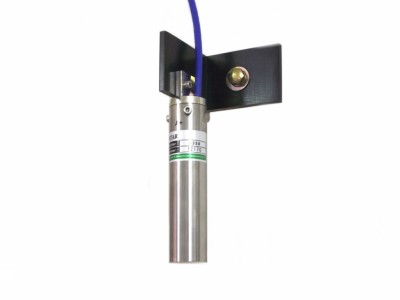

9350 VW Tiltmeter 振弦式鄰房傾斜計
Model 9350

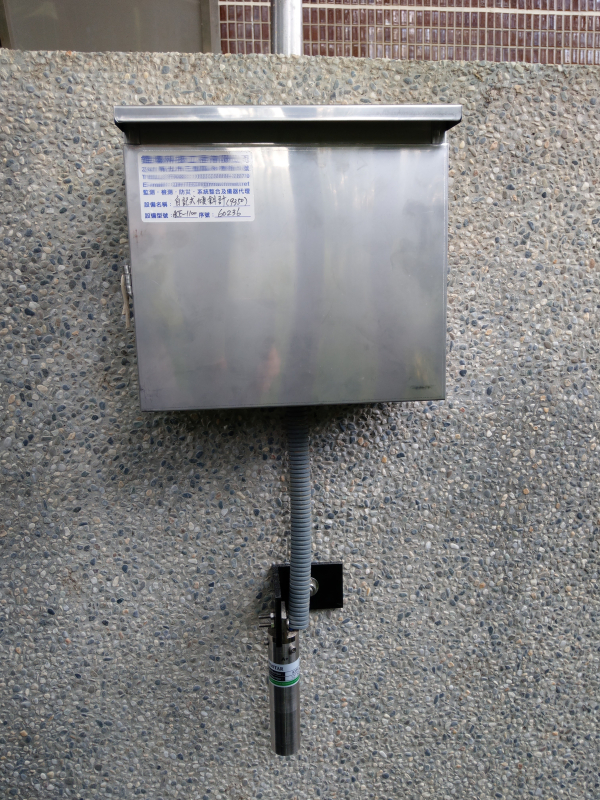

.jpg)

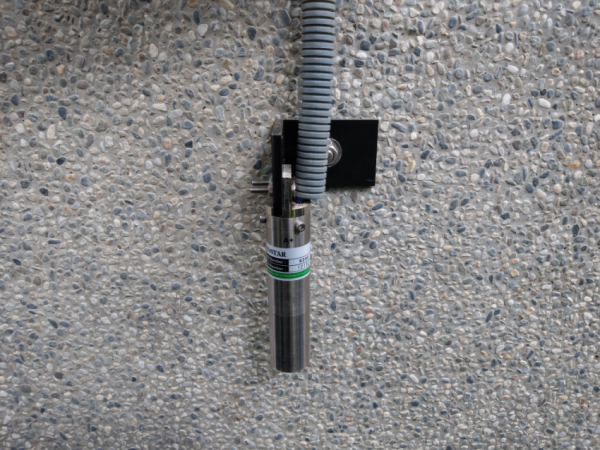

.jpg)

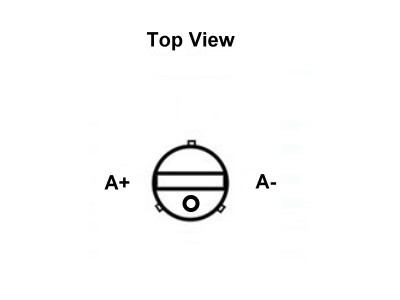

Specifications 規格表
|
規格
|
9350 振弦式鄰房傾斜計
|
單位
|
||
|
型號
|
9350-5
|
9350-10
|
9350-15
|
|
|
量測範圍
|
±5°
|
±10°
|
±15°
|
其他量程可選
|
|

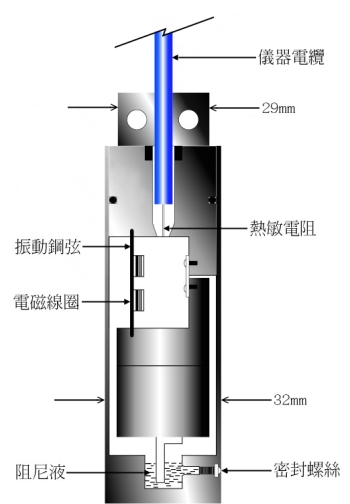

外徑 x 長度
|
32 x 193
|
mm
|
||
|
重量
|
510
|
|||
|
精度
|
0.1
|
%FS
|
||
|
操作溫度
|
-20～80
|
℃
|
||
|
電纜線材質
|
4 芯/ 22 AWG / PE 絕緣/ PVC 外被
|
|
||
|
電纜線長度
|
標配 3m (長度可客制化)
|
|
||
|
對應測讀儀
|
||||
|
零配件選購
|

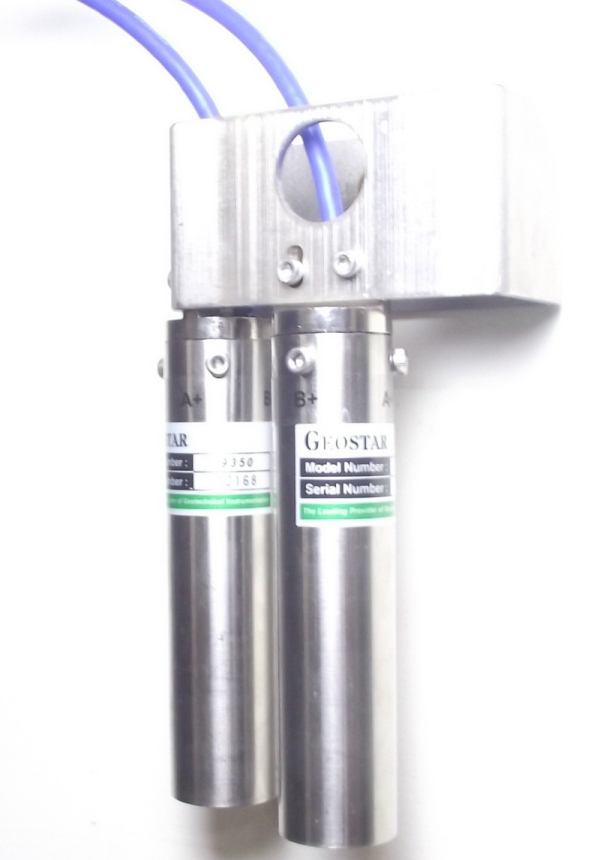

單軸固定架、雙軸固定架、不鏽鋼防護罩
|
|||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
VW405
|
手持式振弦測讀儀
|
台
|
可搭配多項振弦式儀器測讀
|
|
SD101
|
振弦自記式集錄器
|
台
|
設定後可依自訂頻率紀錄讀值及溫度資料
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
|
3010
|
PVC訊號電纜
|
m
|
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
振弦式鄰房傾斜計主要設計目的在於長期監測水壩、堤防、基礎牆、隧道壁等結構體傾斜變化。本產品基本使用方式是將儀器固定於待測結構體上利用振弦式讀數儀測量其初始讀值及當前讀值以計算其傾角的相對變化。
傾斜計可由人工手動監測，也可使用自動化集錄器長期記錄數據。
特點：
-
儀器具備高精準度，故障率低。
-

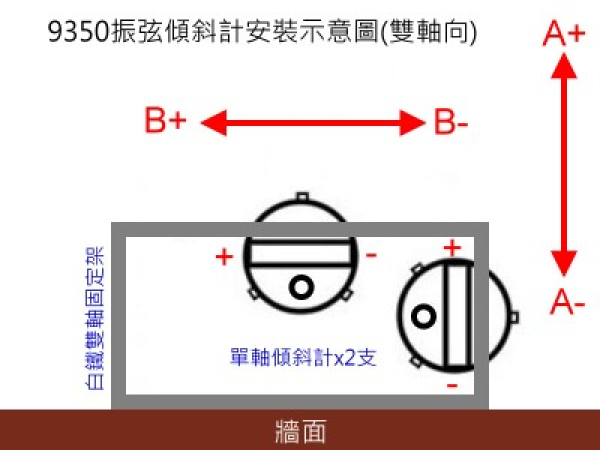

多樣化的安裝方式。
-
與全自動監測記錄警報系統完全相容。
-
反應快速並具有良好的長期穩定性。
-
長期自動化監測耐久性佳，數據曲線穩定易判讀。
Model 9350 振弦式鄰房傾斜計《計算公式》
A = ( R1 - R0 ) x K
A = 傾角變化量
R1 = 當前讀值 (裝設後傾斜計量測值)
R0 = 初始讀值 (裝設後傾斜計初始量測值)
K = 傾斜計之出廠校正係數
.............................................................................................
計算範例 :
R1 = 4792 digit
R0 = 4687 digit
K = 0.00168 °/digit
A = ( R1 - R0 ) x K
= ( 4792 - 4687 )digit x 0.00168 °/digit
= 105 digit x 0.00168 °/digit
= 0.1764 °
