9510 Ultrasonic Liquid Level Sensor 超音波水位計

Model 9510C / 9510D / 9510V

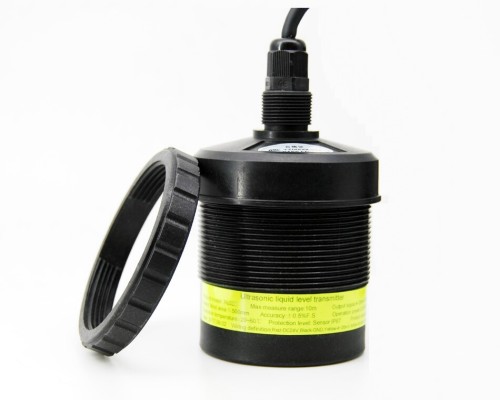

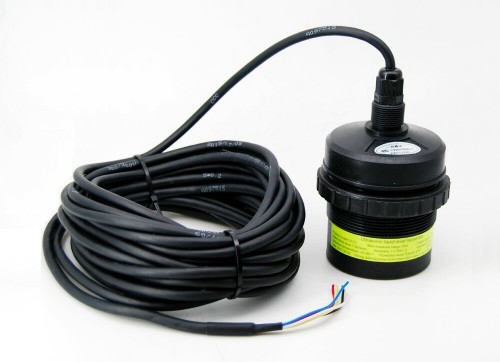

9510 超音波水位計外觀(含訊號電纜)

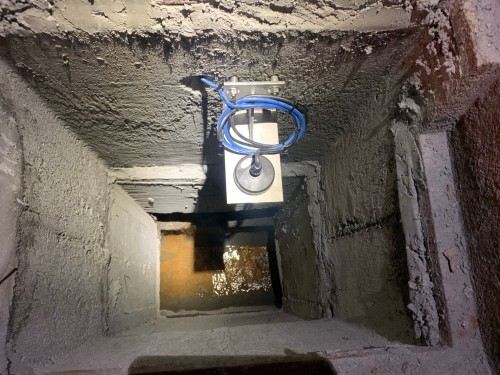

9510 超音波水位計安裝 (與水面垂直)

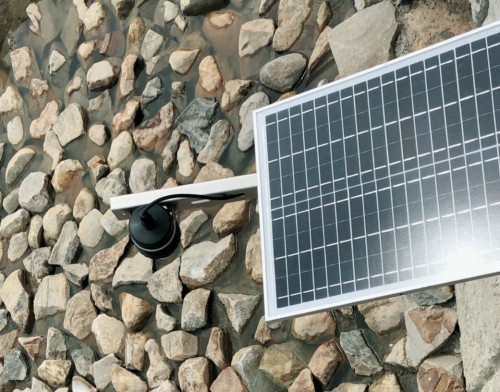

9510 超音波水位計現地安裝 (搭配太陽能板)

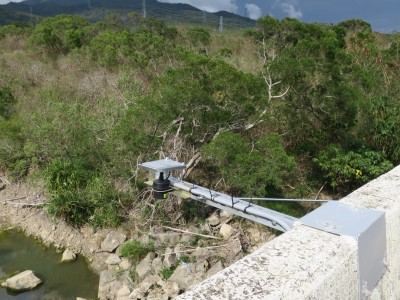

9510 超音波水位計現地安裝

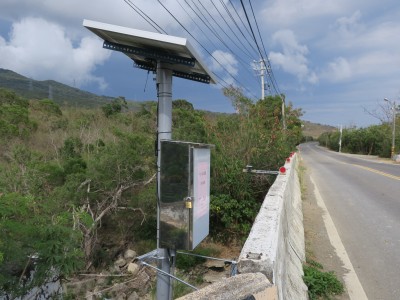

9510 超音波水位計現地安裝 (搭配太陽能板與自動化模組)

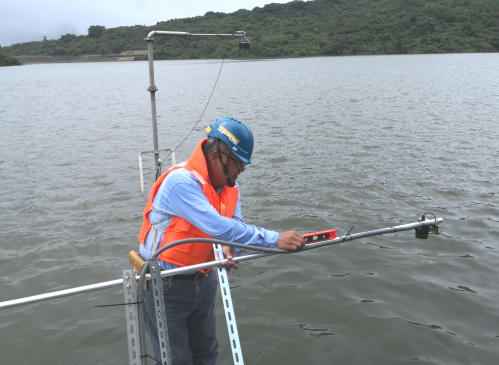

9510 超音波水位計使用於水庫水位監測

Specifications 規格表

規格
9510 超音波水位計
單位
型號
9510-05
9510-10
9510-15

量測範圍
≦ 5m
≦ 10m
≦ 15m

盲區
0.4
0.6
0.8
m
超音波頻率
38K±10Khz
55K±10Khz
40K±5Khz

音波角度
15°
12°
輸入電壓
12
V
操作溫度
0~50
外徑 x 長度
70 x 80
mm
準確度
0.5%FS or ±5mm

輸出訊號
4-20mA、0-5V、0-10V、RS485 (可選)

防水等級
IP66

量測模式
距離模式、水位模式

對應測讀儀
9020

操作環境
正常壓力下之非腐蝕性環境


PDF Download 型錄下載



校驗報告

計算公式


產品簡介

測量觀測河道、水流、液體中水位時需要使用到水位計,9510 超音波水位計具有極高測量精度及良好的可靠性,操作也非常簡單。其非接觸性量測特性可使水位計與受測介質保持距離從而降低產品損耗故障率。此產品目前廣泛應用於河道或急流區域水位監測。

產品應用

  • 桶槽液位監控
  • 油罐車液位監控
  • 河川或溪流水位觀測
  • 深井或鑽孔地下水位量測
  • 行車地下道暴雨淹水警戒系統
  • 都市地下滯洪池或分洪道水位警報系統
  • 汙水處理廠或自來水廠蓄水池水位自動化監測
  • 水壩、堤防及攔河堰水位自動化監測

操作說明

9510超音波水位計可將儀器量測範圍內的數據以電子訊號如4至20mA或RS485數位訊號輸出。此款非接觸性液位計適合應用於各類型腐蝕性環境或骯髒黏稠的液體中,本產品採用了新型微處理器和回波處理技術可應付大多數複雜環境之量測並具有干擾回波的抑制性能以確保量測數據不失真;傳訊器配備新技術能使發射功率更加有效並提升訊號強度進而實現準確測量。

特點

  • 易於操作及安裝。
  • 適合長時間監測作業。
  • 非接觸性量測,不受欲測介質影響。
  • 防水、防塵、抗腐蝕。
  • 可設定多種量測範圍。
