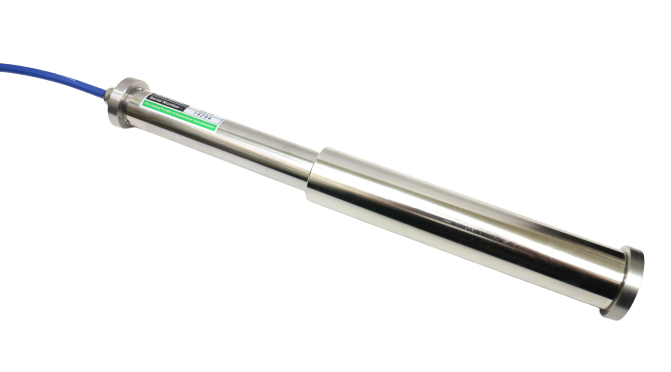

9445 VW Concrete Embedment Crackmeter 振弦式測縫計(埋入型裂縫計)

Model 9445

Specifications 規格表

規格
9445 振弦式測縫計
單位
量測範圍
25、50、100 可選
mm
非線性
≤0.5
%FS
靈敏度
0.025
儀器外徑
13
mm
儀器長度*
330
套筒外徑
19
套筒長度
190
儀器重量
385
g
套筒重量
85
工作溫度
-2080
防水防護等級
IP65

電纜線長度
標配2m (長度可客製化)

電纜線材質
4芯 / 22AWG / PE絕緣 / PVC外被

儀器材質
SUS300 系列不鏽鋼

對應測讀儀
FD101X / FD404 / FD10 / VW405 / 9025


*儀器⾧度重量因量程不同而異


PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

GEOSTAR 9445 振弦式測縫計(埋入型裂縫計)主要用於測量混凝土塊之間的升降、斷面的接縫開合度或邊界位移。

本產品適用於長期監測混凝土﹑岩石等結構體的裂縫變化。



特點

  • 結構堅固耐撞擊。
  • 儀器附溫度量測功能。
  • 高靈敏度和高線性度。
  • 高防水密封性,防水防護等級達IP65。
  • 測量範圍廣(有大、中、小量程供選擇)。
  • 具有良好的長期穩定性。
  • 與無線傳輸自動化集錄系統完全相容。
