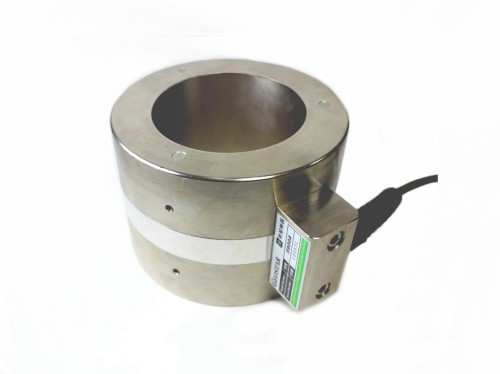

9900 VW Hollow-Type Loadcell 振弦式地錨荷重計

Model 9900

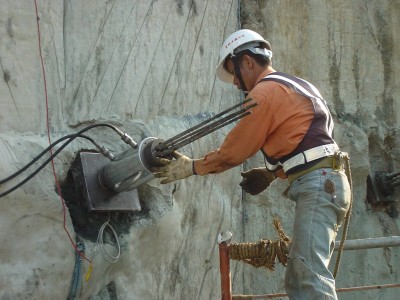

地錨荷重計安裝現場-1

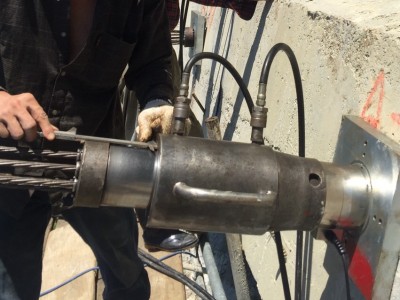

地錨荷重計安裝現場-2
隼星力量校正實驗室-標準件由德國進口並定期送國家實驗室(NML)校正

Specifications 規格表

規格
 9900 系列振弦式地錨荷重計
單位
型號
9900-50
9900-100
9900-200
9900-300

量測範圍
0-50
0-100
0-200
0-300
tf
安全過載
150
%FS
靈敏度
0.025
非線性
<0.5
外徑 (OD)
140
140
140
160
mm
內徑 (ID)
90
90
90
75
高度 (H)
100
100
100
100
重量
7.5
7.5
7.5
9.5
kg
操作溫度
-2080
電纜線長度
標配 2m (長度可客制化)

電纜線材質
8 芯 / 22 AWG / PE 絕緣 / PVC 外被

本體材質
合金鋼

對應測讀器型號
VW406 / 9020 / MD404


Odering Info 產品與配件選購

產品型號
品名
單位
備註
VW406
手持式振弦測讀儀
具備多弦測量功能,可搭配多項振弦式儀器測讀
MD505
多通道振弦自記式集錄器
設定後可依自訂頻率紀錄讀值及溫度資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3020
PVC訊號電纜
m
Φ6.5mm_8芯24AWG(PE-PVC鋁箔總隔+金屬隔網)




PDF Download 型錄下載



校驗報告

計算公式


產品簡介

地錨荷重計用於監測擋土牆或邊坡上地錨或岩錨之預力變化,也可應用於地下開挖、靜力試樁、托底之支撐等。

9900 振弦式地錨荷重計內部包含 3~6 個振弦式感應器,等距離圍繞軸心安裝 在一個合金鋼圓柱體內,
並在上下配備荷重承壓板,地錨荷重計內部的振弦式感應器透過多 芯電纜線連接到讀數儀或自動化集錄器上可以
精確快速反應荷重計本體當下所承受的預力。

特點

  • 局部破損也不影響測量精度,液壓荷重計則會有液體滲漏。
  • 量測數據準確,具備高精度及高靈敏度。
  • 與無線傳輸自動化集錄系統完全相容。
  • 結構穩固並具有良好的長期穩定性。
  • 反應快速,測量精度不受電纜線長度影響。
  • 量程50~300Tf可選

產品應用

  • 邊坡地錨安全觀測
  • 橋梁承重與水壩監測
  • 基樁載重試驗
  • 建築工地H鋼梁軸力監測
  • 房屋遷移千斤頂承重控制
  • 貨物、穀物進倉重量控制
  • 油槽、漆槽自動化容量監控

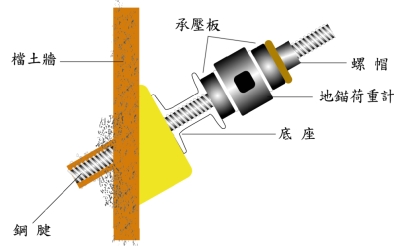

  GEOSTAR  地錨荷重計安裝示意圖

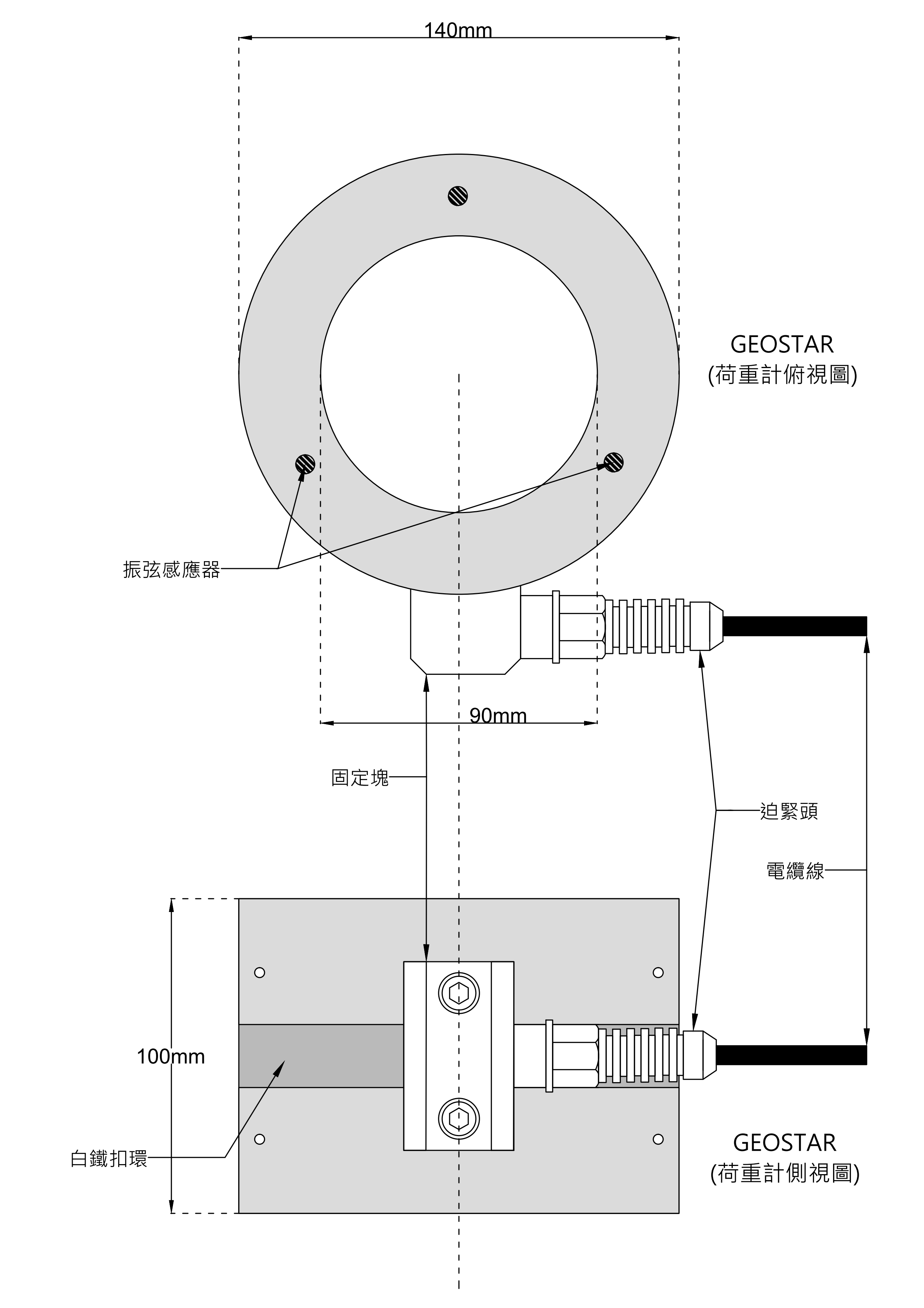

  GEOSTAR 9900-100 振弦式地錨荷重計尺寸圖
