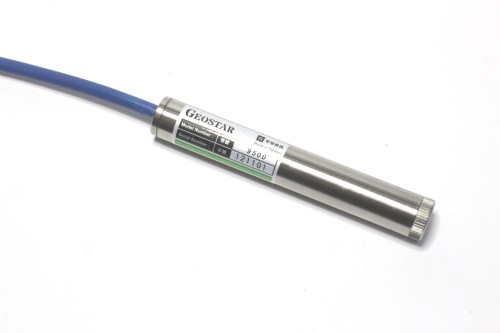

9500 Vibrating Wire Piezometer 振弦式水壓計

Model 9500A / 9500B / 9500C / 9500D / 9500E / 9500HT
水壓計濾石(316L)
水壓計延長線(PE高壓防水線)

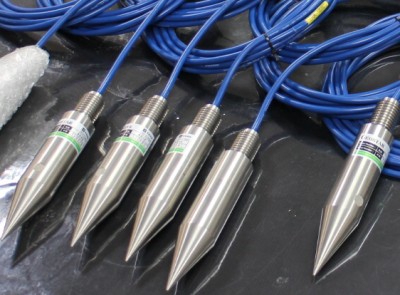

9500D 尖頭型水壓計外觀

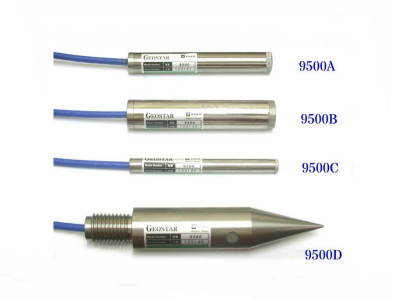

Geostar 各型水壓計外觀

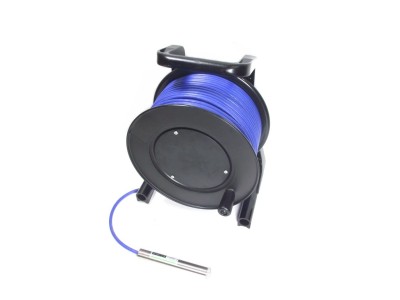

自記式水位計外觀 (需搭配SD101自記式模組)
水壓計精度及靈敏度校驗 (SGS實驗室)

Specifications 規格表

規格
9500 振弦式水壓計
單位
型號
9500A
(標準型)
9500B
(低壓型)
9500C
(細長型)
9500D
(尖頭型)

長度 x 外徑
9500A
129 x 19
9500B
127 x 25.5
9500C
125 x 11.5
9500D
185 x 32.5
mm
量測範圍 9500A
175、350、700、1000、2000、3000、5000、7000(7MPa)
KPa
量測範圍 9500B
100、175
量測範圍 9500C
350、700、1000(1MPa)
量測範圍 9500D
100、175、350、700、1000(1MPa)
非線性
<0.5
%FS
靈敏度
0.025
精準度
±0.1
操作溫度
-2080
濾石孔徑
5060
μm
濾石材質
316L不鏽鋼

本體材質
300系列不鏽鋼

最大量測範圍
額定量測範圍 x 2倍

電纜線材質
4芯 / 22 AWG / PE絕緣 / PVC外被

電纜線長度
3m (長度可客制化)

對應測讀儀


Odering Info 產品與配件選購

產品型號
品名
單位
備註
VW405
手持式振弦測讀儀
可搭配多項振弦式儀器測讀
VW406
手持式振弦測讀儀
具備多弦測量功能,可搭配多項振弦式儀器測讀
SD101
振弦自記式集錄器
設定後可依自訂頻率紀錄讀值及溫度資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3010
PVC訊號電纜
m
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)




PDF Download 型錄下載



校驗報告

計算公式


產品簡介

9500 振弦式水壓計由一組振弦式感應元件固定於不鏽鋼圓柱體內兩端。一組電磁線圈用來激發鋼弦的振動,透過測量鋼弦的振動頻率即可以用校正係數推算出作用於感應元件上的壓力值,從而實現對地下水壓力的的監測。本產品主要用於監測諸如水利設施、基礎工程、擋土牆、水壩、堤防、深開挖基地、隧道與垃圾掩埋場等結構物的地下水壓力。

本系列產品外殼使用不鏽鋼打造,具有良好的堅硬度、韌性與耐蝕性(耐強酸、耐強鹼、耐鹽蝕),可使用於堤防、魚塭、海埔新生地等嚴苛環境。

特點

  • 可以連接自動化集錄系統。
  • 多重防水設計。
  • 反應快速並具有良好的長期穩定性。
  • 具備高精準度及高解析度,量測數據準確。
  • 測值準確性不受電纜線長度影響。
  • 具備防止雷擊裝置。

產品應用

  • 現地抽水試驗
  • 建築工地水位監測
  • 河川水文監測
  • 港口潮汐計算
  • 油槽、水槽容量監控
  • 抽水站監控系統

Model 9500 振弦式水壓計計算公式


P = ( R- R) x K

P = 水壓力

R0 = 水壓計量測初始值

R1 = 水壓計當前量測值

K = 水壓計之出廠校正係數 (單位為 KPa/digit)
.............................................................................................

計算範例 :

R0 = 8879 digit

R1= 7563 digit

K = 0.158501 KPa/digit

P = ( R- R) x K
   = ( 8879 - 7563 )digit x 0.158501 KPa/digit
   = 1316 digit x 0.158501 KPa/digit
   = 208.59 KPa (水壓力值)
