9820 VW Jackout Pressure Cell 振弦式千斤頂土壓計
Model 9820
Specifications 規格表
|
規格
|
9820 系列振弦式千斤頂土壓計
|
單位
|
||
|
型號
|
9820-350
|
9820-700
|
9820-1000
|
|
|
量測範圍
|
350
|
700
|
1000
|
KPa
|
|

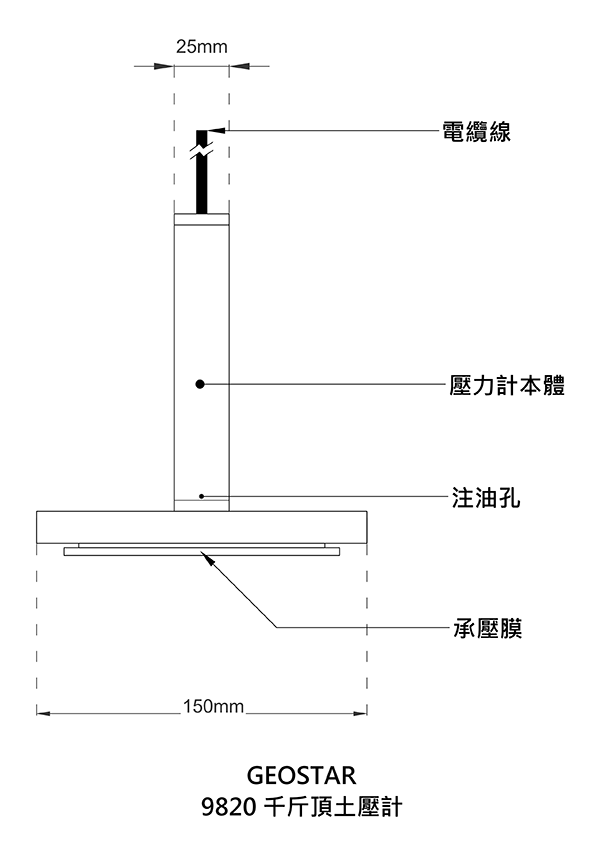

高度 (H)
|
12
|
mm
|
||
|
外徑 (OD)
|
150
|
|||
|
靈敏度
|
0.025
|
%FS
|
||
|
操作溫度
|
-20～80
|
℃
|
||
| 重量 | 2500 | g | ||
|
熱敏電阻
|
3
|
KΩ
|
||
|
最大壓力
|
1.5倍標準量程
|
|
||
|
電纜線長度
|
標配 3m (長度可客制化)
|
|
||
|
電纜線材質
|
4 芯 / 22 AWG / PE 絕緣 / PVC 外被
|
|
||
|
本體材質
|
300系列不鏽鋼
|
|
||
|
對應測讀器型號
|
VW405 / VW406 / SD101 / 9020 | |||

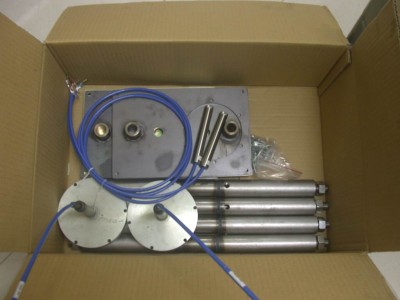

Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
9820-JK
|
千斤頂
|
只
|
單邊出力
|
|
9820-SH
|
承壓版(小孔)
|
只
|
|
|
9820-BH
|
承壓版(大孔)
|
只
|
|
|
VW405
|
手持式振弦測讀儀
|
台
|
可搭配多項振弦式儀器測讀
|
|
VW406
|
手持式振弦測讀儀
|
台 |
具備多弦測量功能，可搭配多項振弦式儀器測讀
|
|
SD101
|
振弦自記式集錄器
|
台
|
設定後可依自訂頻率紀錄讀值及溫度資料
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
|
3010
|
PVC訊號電纜
|
m
|
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
Model 9820 振弦式千斤頂土壓計是為了測量工地現場連續壁灌漿期間之土壤壓力而設計的。因為在連續壁中要使用液壓千斤頂保持土壓計與土壤全面接觸而得名。

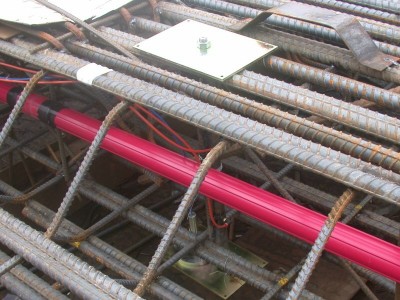

千斤頂土壓計被安裝在鋼筋籠上，當鋼筋籠被吊放至連續壁導溝內預定深度時，驅動液壓千斤頂並鎖定強迫土壓計與土體接觸。千斤頂作用於承壓板上，間接對土壓計起作用，避免土壓計變形。
千斤頂土壓計被安裝在鋼筋籠上，當鋼筋籠被吊放至連續壁導溝內預定深度時，驅動液壓千斤頂並鎖定強迫土壓計與土體接觸。千斤頂作用於承壓板上，間接對土壓計起作用，避免土壓計變形。
特點：
-
儀器通過專用測試設備校驗標定，具備高精準度。
-
土壓計具有很小的剖面，使拱效應影響達到最小。
-
可以連接無線傳輸自動化集錄系統。
-
內注專用液壓油使儀器達到最佳靈敏度。
-
準確性不受電纜線長度影響。

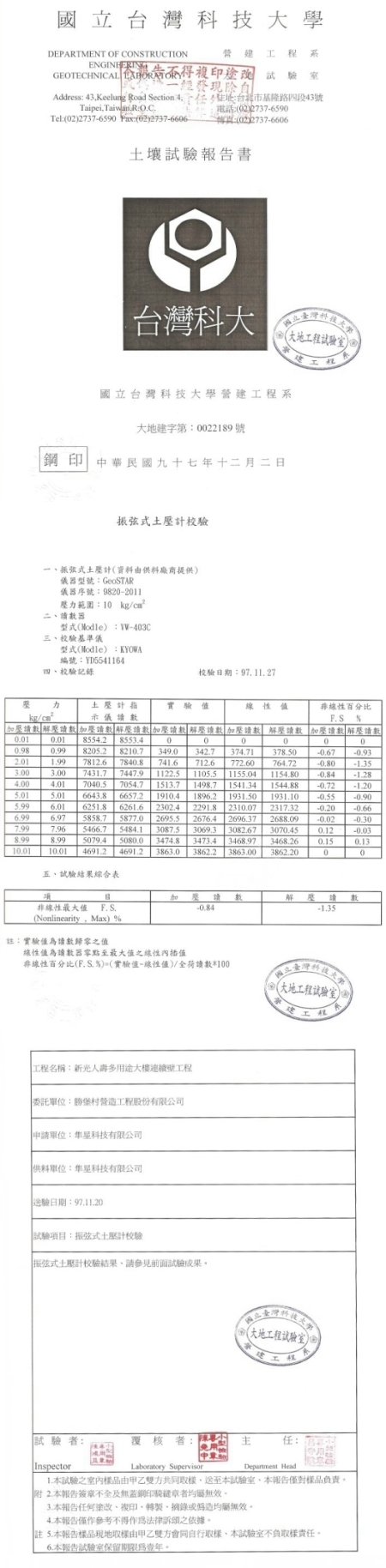

振弦式千斤頂土壓計 - 台灣科技大學實驗室測試報告▼
Model 9820 振弦式千斤頂土壓計《計算公式》
P = ( R0 - R1 ) x K
P = 土壤壓力
R0 = 初始讀值 (土壓計於鋼筋籠灌漿前量測值)
R1 = 當前讀值 (土壓計於鋼筋籠灌漿後量測值)
K = 土壓計之出廠校正係數 (單位為 MPa/digit)
.............................................................................................
計算範例 :
R0 = 8879 digit
R1 = 7563 digit
K = 0.003014 MPa/digit (土壓計之出廠校正係數約為0.003 MPa/digit)
P = ( R0 - R1 ) x K
= ( 8879 - 7563 )digit x 0.003014 MPa/digit
= 1316 digit x 0.003014 MPa/digit
= 3.966424 MPa (土壤壓力值)
