9850 VW Concrete Stress Cell (NATM Type) 隧道襯砌應力計
Model 9850
Specifications 規格表
|
規格
|
9850 系列振弦式隧道砌襯應力計
|
單位
|
|
|
型號
|
9850-1 (切向)
|
9850-2 (徑向)
|
|
|
量測範圍
|
20
|
5
|
MPa
|
|
儀器尺寸
|
200 x 100 x 6
|
250 x 150 x 6
|
mm
|
|
最大量測範圍
|
額定量測範圍 x 1.5倍
|
|
|
|
精度
|
±0.1
|
%FS
|
|
|
靈敏度
|
0.025
|
||
|
熱敏電阻
|
3K
|
Ω
|
|
|
操作溫度
|
-20～80
|
℃ | |
| 電纜線長度 | 標配 3m (長度可客制化) | ||
| 電纜線材質 | 4 芯 / 22 AWG / PE 絕緣 / PVC 外被 | ||
| 本體材質 | 300系列不鏽鋼 | ||
| 對應測讀器型號 | VW405 / VW406 / SD101 / 9020 | ||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
VW405
|
手持式振弦測讀儀
|
台
|
可搭配多項振弦式儀器測讀
|
|
VW406
|
手持式振弦測讀儀
|
台 |
具備多弦測量功能，可搭配多項振弦式儀器測讀
|
|
SD101
|
振弦自記式集錄器
|
台
|
設定後可依自訂頻率紀錄讀值及溫度資料
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
|
3010
|
PVC訊號電纜
|
m
|
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
Model 9850 振弦式隧道襯砌應力計是為了檢測噴漿混凝土隧道襯砌的應力而設計的。

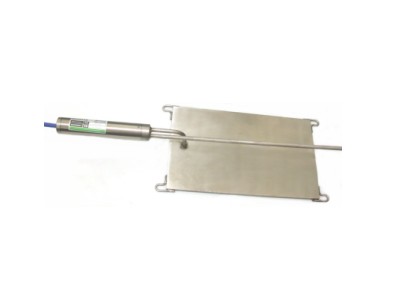

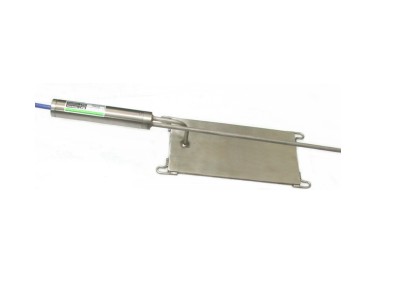

Model 9850-1切向應力計一般安裝在鋼筋籠上用於測量隧道切向(Tangential)應力而Model 9850-2徑向應力計則安裝在噴凝土襯砌與隧道開挖面之間用於測量隧道徑向(Radial)應力。
當噴漿混凝土硬化後，透過襯砌應力計上的增壓管加壓，液壓油從管路進入應力計內部造成應力計本體膨脹，迫使其表面與噴凝土材料充份接觸，壓力作用於感應表面時，使用振弦式測讀器(VW405)或自動化集錄器可以精確測得其應力值。
Model 9850-1切向應力計一般安裝在鋼筋籠上用於測量隧道切向(Tangential)應力而Model 9850-2徑向應力計則安裝在噴凝土襯砌與隧道開挖面之間用於測量隧道徑向(Radial)應力。
當噴漿混凝土硬化後，透過襯砌應力計上的增壓管加壓，液壓油從管路進入應力計內部造成應力計本體膨脹，迫使其表面與噴凝土材料充份接觸，壓力作用於感應表面時，使用振弦式測讀器(VW405)或自動化集錄器可以精確測得其應力值。
特點：
-
有良好的長期穩定性。
-
儀器具備高精度。
-
可以連接自動化集錄系統。
-
防水設計，直接埋設於混凝土中。
-
內注專用液壓油使儀器達到最佳靈敏度。
-
頻率訊號準確性不受電纜線長度影響。
