9011 VW Rebar Strainmeter 振弦式鋼筋應力計
Model 9011
.jpg)
.jpg)
.jpg)
Specifications 規格表
|
規格
|
9011 系列振弦式鋼筋應力計
|
單位
|
||
|
型號
|
9011
|
|
||
|
外徑
|
#4 (Φ13mm)，#5 (Φ16mm)，#6 (Φ19mm)
#7 (Φ22mm)，#8 (Φ25mm)，#9 (Φ29mm) #10 (Φ32mm)，#11 (Φ36mm)，#12 (Φ39mm) |
mm
|
||
|
長度 (#4～#6)
|
1000
|
|||
|
長度 (#7～#12)
|
770
|
|||
|
量測範圍
|
±3000
|
Kgf/cm2
|
||
|
靈敏度
|
0.025
|
%FS
|
||
|
非線性
|
<0.5
|
|||
|
操作溫度
|
-20～80
|
℃
|
||
|
電纜線材質
|
22 AWG / 4 芯 2 對雙絞線 / 鋁箔各隔 / PE 絕緣 / PVC 外被
|
|
||
|
對應測讀器型號
|
||||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
VW405
|
手持式振弦測讀儀
|
台
|
可搭配多項振弦式儀器測讀
|
|
VW406
|
手持式振弦測讀儀
|
台 |
具備多弦測量功能，可搭配多項振弦式儀器測讀
|
|
SD101
|
振弦自記式集錄器
|
台
|
設定後可依自訂頻率紀錄讀值及溫度資料
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
|
3010
|
PVC訊號電纜
|
m
|
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介

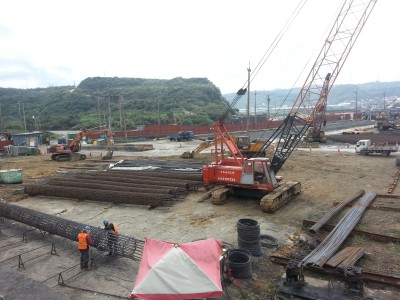

工程監測儀器中的鋼筋應力計(#4)稱為"Sister Bar"，用於測量埋入混凝土中鋼筋的應變量以適時反應鋼筋的受力情形，供現場工程人員作為施工的參考。鋼筋應力計通常用於監測基樁、連續壁、橋墩、隧道內襯砌和沉箱等構件的應變。
Model 9011 振弦式鋼筋應力計的結構是在特製儀器的兩端接上兩根鋼筋，中間儀器段內含一組微型振弦式應變計和一個感應線圈，線圈連接電纜線由應變計的中心部位引出，連接到振弦式測讀器(VW405)或數據集錄器上。這些測讀器能提供一個使鋼弦振動所需的激勵電壓，在鋼筋計被激勵共振後，由測讀器測出鋼弦的振動頻率，透過該振動頻率的變化現場監測人員可以精確計算出受測鋼筋的應力值。
Model 9011 振弦式鋼筋應力計的結構是在特製儀器的兩端接上兩根鋼筋，中間儀器段內含一組微型振弦式應變計和一個感應線圈，線圈連接電纜線由應變計的中心部位引出，連接到振弦式測讀器(VW405)或數據集錄器上。這些測讀器能提供一個使鋼弦振動所需的激勵電壓，在鋼筋計被激勵共振後，由測讀器測出鋼弦的振動頻率，透過該振動頻率的變化現場監測人員可以精確計算出受測鋼筋的應力值。
特點：
-
儀器具備高精準度，並有良好的長期穩定性。
-

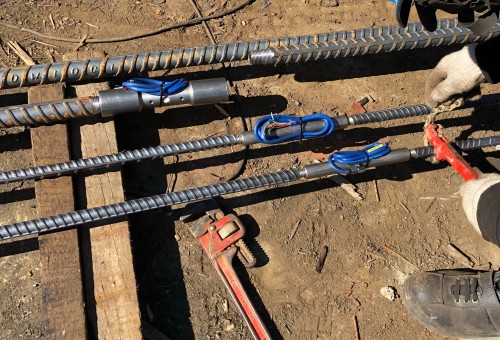

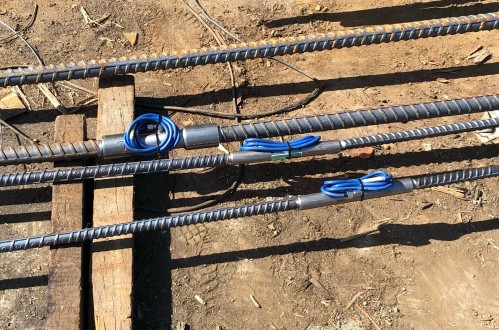

多樣化的安裝方式。
-
可以連接自動化集錄系統。
-
防水設計，直接埋設於混凝土中。
-
頻率訊號準確性不受電纜線長度影響。
-

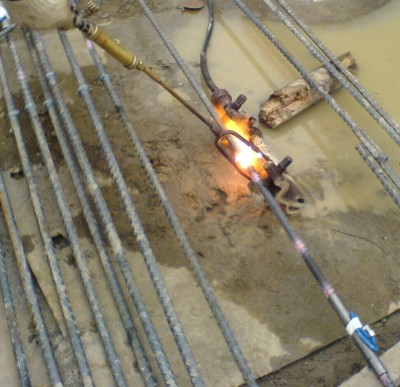

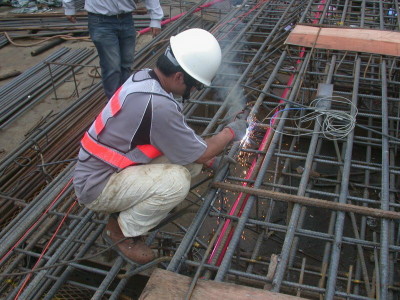

可與同直徑鋼筋焊接。

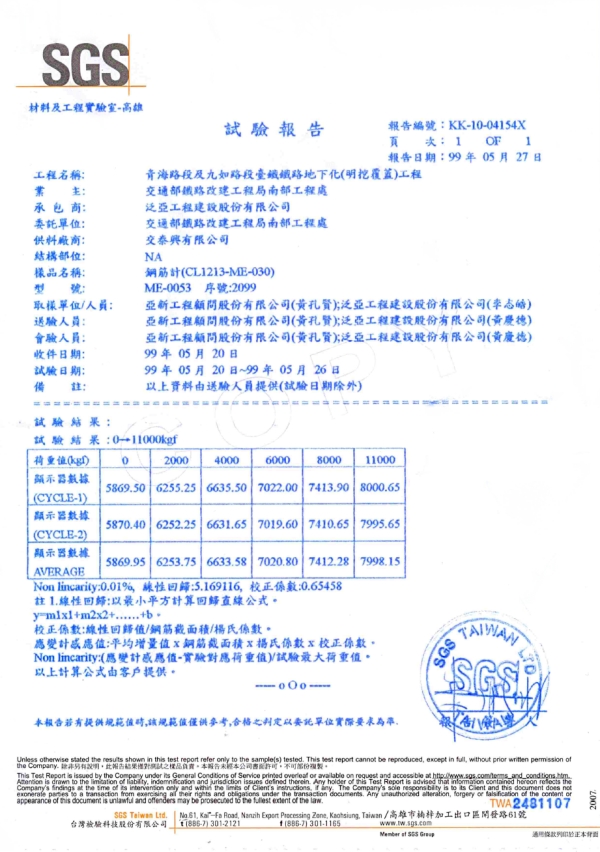

振弦式鋼筋應力計SGS實驗室測試報告▼
Model 9011 振弦式鋼筋計《計算公式》：
P = ( R1 - R0 ) x K x E
P = 鋼筋應力
R1 = 當前讀值 (鋼筋應力計於基地開挖中量測值)
R0 = 初始讀值 (鋼筋應力計於基地開挖前量測值)
K = 鋼筋應力計之出廠校正係數 (#10鋼筋應力計係數約為0.35)
E = 鋼筋之彈性模數 (Elasticity Modulus = 2.04 x 106 Kgf/cm2)
計算範例：
R1 = 7366 digit
R0 = 6574 digit
K = 0.57333 Micro inch/inch/digit --> #4鋼筋應力計校正係數 (Micro=10-6)
E = 2.04 x 106 Kgf/cm2
P = ( R1 - R0 ) x K x E
= ( 7366 - 6574 ) x 0.57333 x 10-6 x 2.04 x 106 Kgf/cm2
= ( 792 x 0.57333 ) x 2.04 Kgf/cm2
= 926.32 Kgf/cm2 (鋼筋應力值)
