9410 VW Strandmeter 振弦式鋼索應力計
Model 9410
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
2.jpg)
Specifications 規格表
|
規格
|
9410 振弦式綱索應力計
|
單位
|
||
|
型號
|
9410
|
|
||
|
長度 (L)
|
260
|
mm
|
||
|
量測範圍
|
20000 (微應變)
|
με
|
||
|
靈敏度
|
1 (微應變)
|
|||
|
非線性
|
<0.5
|
%FS
|
||
|
熱敏電阻
|
3
|
KΩ
|
||
|
操作溫度
|
-20～80
|
℃
|
||
|
電纜線長度
|
標配 3m (長度可客制化)
|
|
||
|
電纜線材質
|
4 芯 / 22 AWG / PE 絕緣 / PVC 外被
|
|
||
|
本體材質
|
300系列不鏽鋼
|
|
||
|
對應測讀器型號
|
||||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
3010
|
PVC訊號電纜
|
m
|
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介

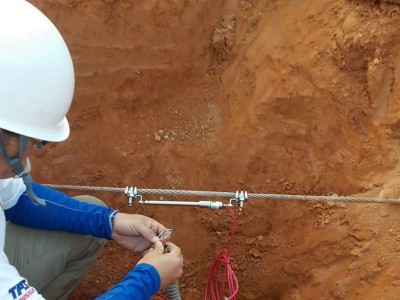

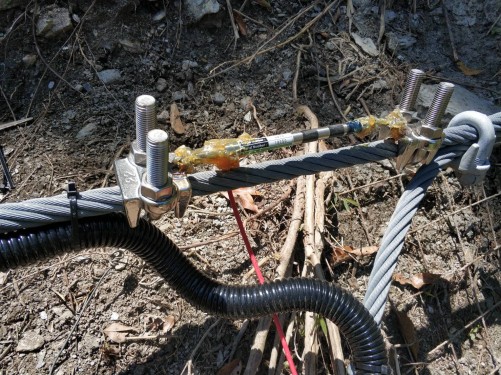

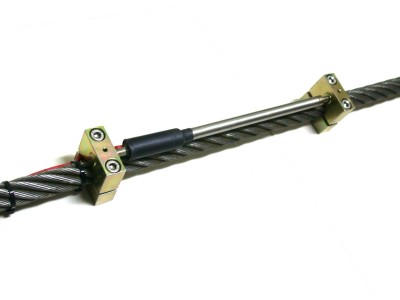

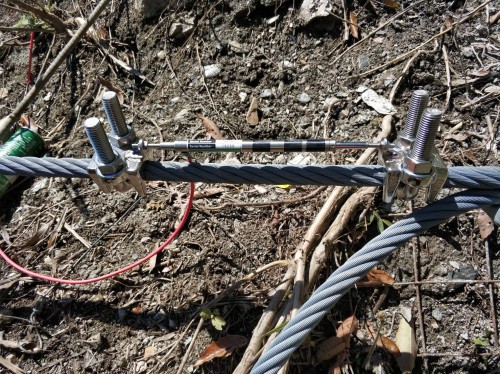

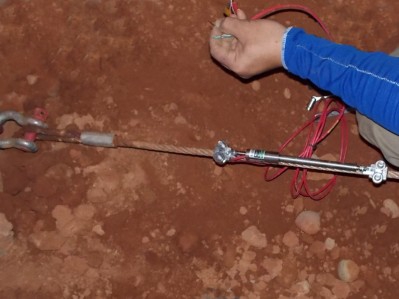

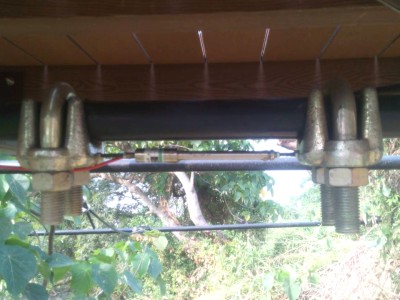

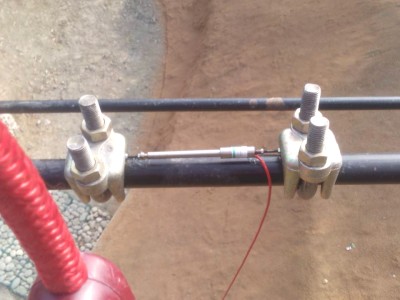

9410 振弦式鋼索應力計的設計目的是為了量測鋼索、鋼棒、預力鋼腱或鋼絞線的應力值。儀器兩端特殊設計的固定基座可以牢固緊咬在鋼索上。不同粗細的鋼索必須使用相對應不同大小的固定基座。儀器本體可以被鎖在鋼索上並在外罩保護蓋(須注意防水)的情況下埋入混凝土中。

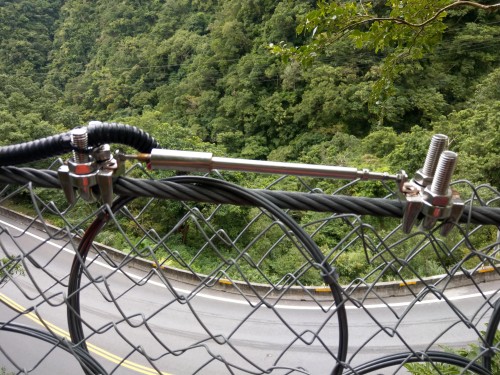

本產品主要使用於：橋樑、高速道路、水力發電廠、鐵路設施、化學工廠以及核電廠等。
本產品主要使用於：橋樑、高速道路、水力發電廠、鐵路設施、化學工廠以及核電廠等。
特點：
-
儀器具備高精準度，並有良好的長期穩定性。
-
多樣化的安裝方式。
-
反應靈敏。
-
不鏽鋼材質結構。
-
準確性不受電纜線長度影響。
Model 9410 振弦式鋼索應力計《計算公式》：
D = (( R1 - R0 ) x K ) + (( T1 - T0 ) x C ) x F
D = 鋼索位移變化量 (單位為mm)
R1 = 當前讀值 (裝設後鋼索應力計量測值)
R0 = 初始讀值 (裝設後鋼索應力計初始量測值)
K = 鋼索應力計之出廠校正係數 (單位為mm/digit)
T1 = 當前溫度 (單位為℃)
T0 = 初始溫度 (單位為℃)
C = 校正係數 (單位為mm/digit)

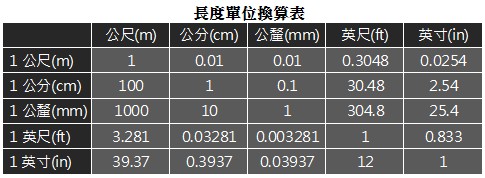

F = 單位轉換
計算範例：
R1 = 7366 digit (VW405測讀儀B檔位測得值，單位：Dg)
R0 = 6574 digit (VW405測讀儀B檔位測得值，單位：Dg)
K = 0.0012383 mm/digit
T1 = 36.8 ℃
T0 = 17.2 ℃
C = (( 7366 x 0.000299 ) + 1.733 ) x 0.0012383 = 0.00487 mm/℃
D = (( R1 - R0 ) x K ) + (( T1 - T0 ) x C ) x F
= (( 7366 - 6574 )digit x 0.0012383 mm/digit ) + (( 36.8 - 17.2 )℃ x 0.00487 mm/℃ )
= 0.98073 mm + 0.09545 mm
= +1.0762 mm (正值為鋼索延展，負值為鋼索收縮)
