8260-WL Wireless Tiltmeter 無線傾斜計

Model 8260-WL

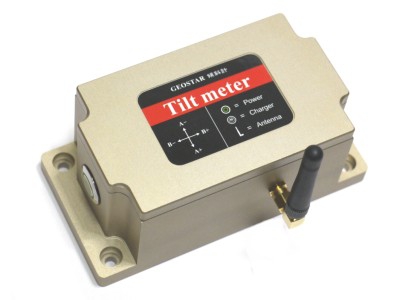

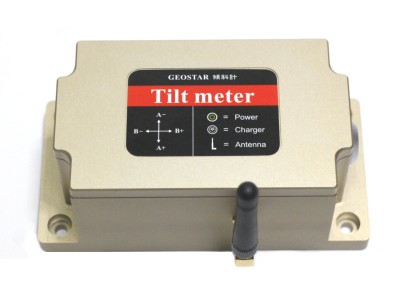

8260-WL 無線傾斜計正面圖

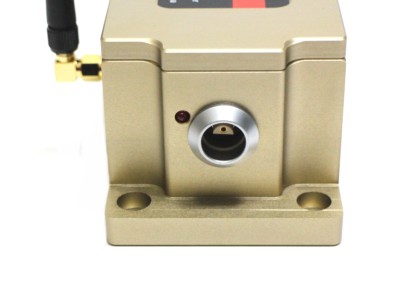

側面充電插孔與燈號(充電亮起充飽熄滅)

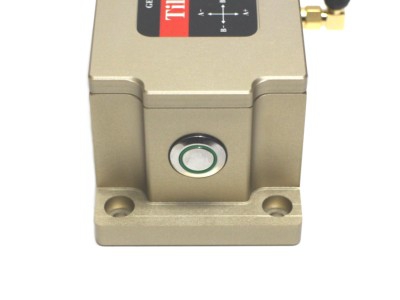

電源指示燈(環形綠燈)-30秒閃爍1次

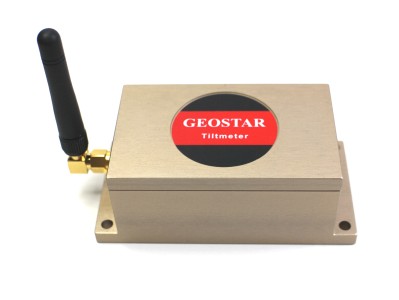

8260-R 接收器 (正面)

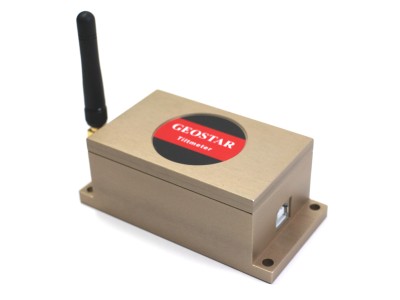

8260-R 接收器 (側面)

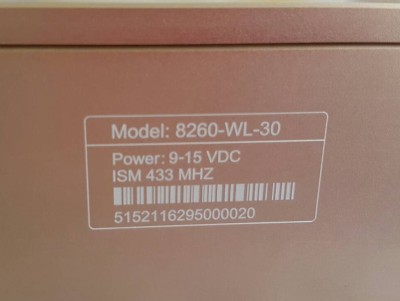

背面序號標示

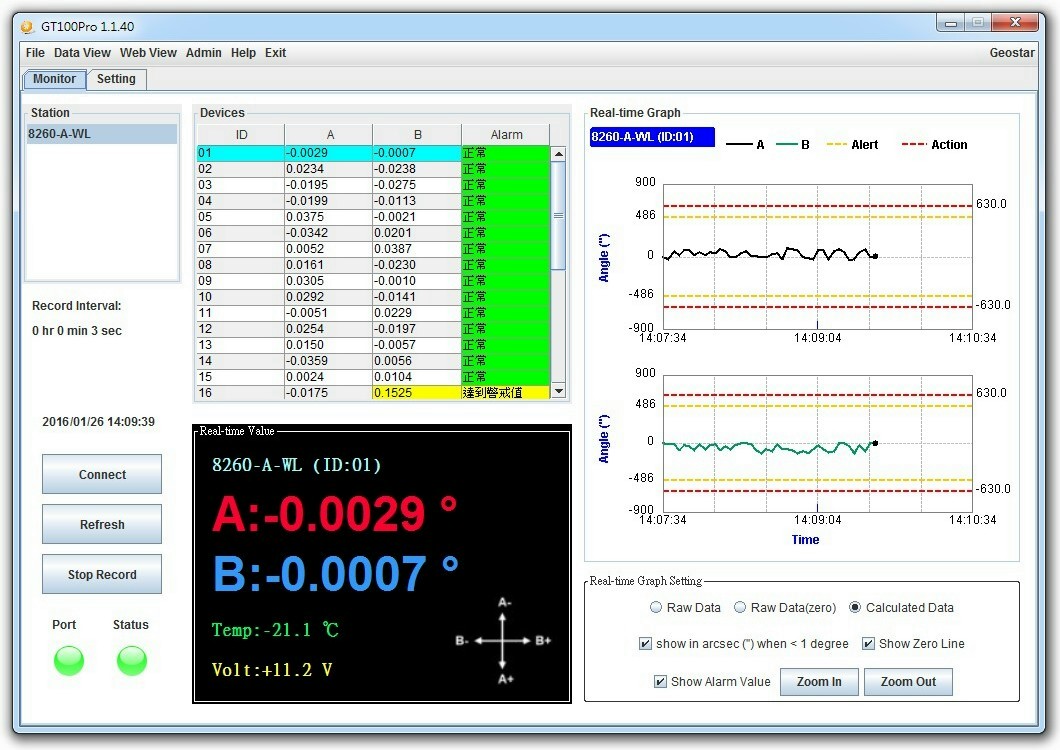

無線傾斜計監控軟體 GT100Pro

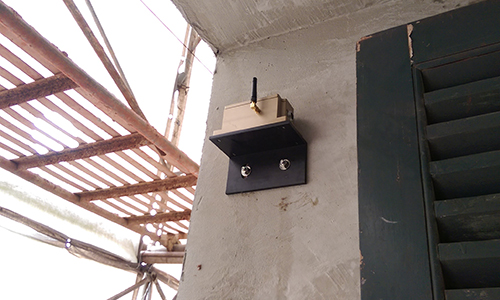

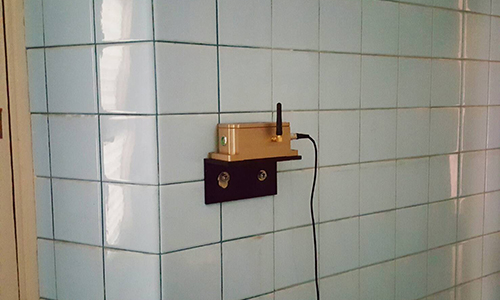

8260-WL 無線傾斜計現地安裝(1)
8260-WL 無線傾斜計現地安裝(2)

Specifications 規格表

規格
條件
8260-WL 無線傾斜計
單位
儀器型號

8260-WL-10
8260-WL-15
8260-WL-30

測量範圍

±10
±15
±30
°
測量軸

A軸B軸
A軸B軸
A軸B軸

解析度

0.0005
0.0005
0.0005
°
絕對精度

0.001
0.005
0.006
°
長期穩定性

0.002
0.003
0.005
°
長寬高(傾斜計)
L x W x H
115x68x57
mm
長寬高(接收器)
L x W x H
95x48x36
重量(傾斜計)
含天線
680
g
重量(接收器)
含天線
230
供電電壓
標準
915
VDC
工作電流
無負載
50
mA
工作溫度

-4085
輸出訊號

RS485

無線通訊標準

ISM 433 MHZ

防水等級

IP66

監控軟體

GT100Pro


Odering Info 產品與配件選購

產品型號
品名
單位
備註
8260-R
無線傾斜計接收器
PC電腦接收用
8260-RP
無線傾斜計中繼器
訊號中繼站
GT100Pro
無線傾斜計監控軟體
多國語言版




PDF Download 型錄下載

Brochure


傳輸軟體

驅動程式


產品簡介

8260-WL是隼星公司針對建築工地施工安全及古蹟維護等領域推出的無線傳輸型雙軸向傾斜計,產品採用無線ISM全波段工作頻率,符合全球ISM頻段通訊標準,無需申請頻點。載頻落在433MHZ。在可視空曠區域通訊距離可達1000米左右。結構採用鋁合金外殼,全防水設計,可長期在室外做監測應用。
產品分無線傾斜計和無線數據接收機部分,接收機把無線模組接收過來的傾斜量值通過RS485接口輸出,用戶只需要提供電源並採集它的數位訊號即可實時測量與分析結構物的傾斜量與振動變化。
8260-WL內置高精度24bit A/D轉換器,通過濾波演算法,可以準確測量傾斜計輸出相對於水平面的傾斜和俯仰角度。本產品使用MAXIM公司的高精度數位溫度感應器,可根據外部溫度變化修正傾斜計溫度漂移,以保證儀器在高溫與低溫環境下的重複性。本產品訊號輸出速率快、性能可靠穩定,適合應用於各種惡劣地形與嚴苛施工環境。

特點

  • 雙軸向傾角測量。
  • 量程±10~±30°可選 (Other ranges available on request)。
  • 空曠區域通訊距離可達1000米左右。
  • 內置高精度24bit A/D轉換器。
  • IP66防護等級。
  • 解析度0.0005°。

產品應用

  • 工程車輛水平調整。
  • 橋樑與水壩監測。
  • 地下鑽機垂直度微調。
  • 古蹟及高科技廠房傾斜監控。
  • 精密機床水平控制。
  • 地質設備傾斜監測。
