9400 LVDT Transducer LVDT位移計

Model 9400

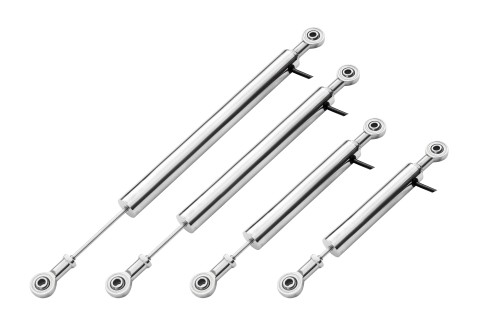

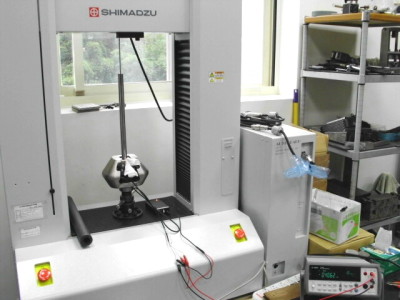

LVDT變位計試驗實況照片

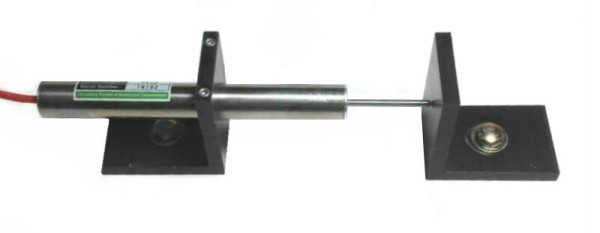

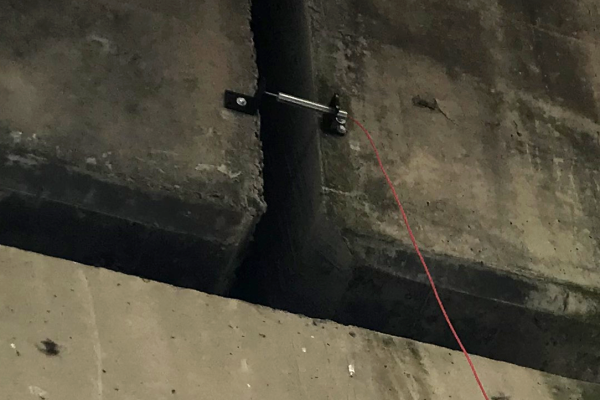

9400(100mm)位移計使用於裂縫監測
LVDT裂縫計

Specifications 規格表

規格
9400 系列LVDT位移計
單位
型號
9400-10
9400-25
9400-50
9400-100
9400-200

量測範圍
10
25
50
100
200
mm
本體長度
135
195
210
315
340
探測針長度
15
35
60
115
158
儀器外徑
20
解析度
<0.05
%FS
非線性
<1
輸入電壓
12 (824)
V
輸出模式
0-5V、0-10V、4-20mA、RS485

操作溫度
-20℃80

儀器材質
304不鏽鋼 (感測器本體及探測針)

引線長度
1m

引線導體
28 AWG / 多芯銅導線

對應測讀器型號
9020 / AB500 / AB600 / VD101


Odering Info 產品與配件選購

產品型號
品名
單位
備註
9400-MB
L型固定座x2
位移計配件
VD101 電壓自記式集錄器 設定後可依自訂頻率紀錄讀值資料




PDF Download 型錄下載

Brochure

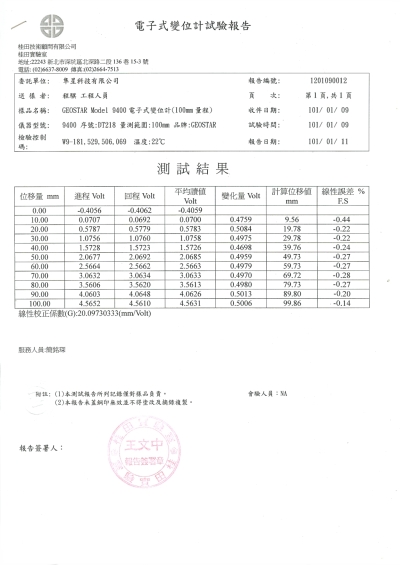

校驗報告

計算公式

溫度RT Table

產品簡介

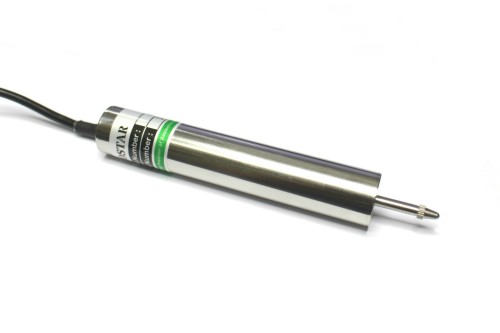

LVDT位移計主要用來監測位移變化量如結構物表面裂縫的擴大與縮小、地表伸縮儀或計測岩栓之伸張與隆起、基樁載重試驗中試驗樁的樁頭變位量(Displacement of pile head)。本產品可與自動化主機及電腦同步連線並自動記錄變位量,極為方便。



Model 9400系列LVDT位移計儀器本體與探針由304不鏽鋼構成,可產生真正預校準的輸出。若出現電力損耗的情況,會在電力恢複後返回到原始讀數的位置,從而節省測試所耗費的時間。




特點

  • 儀器具備高精準度及解析度。
  • 多樣化的安裝方式。
  • 可以連接自動化集錄系統。
  • 8-24V寬電源輸入。
  • 內置高性能訊號調解器。
  • 無滑動觸點,使用壽命長。
  • 多種輸出模式可選: 0-5V(電壓式)、0-10V(電壓式)、4-20mA(電流式)、RS485(數位式)

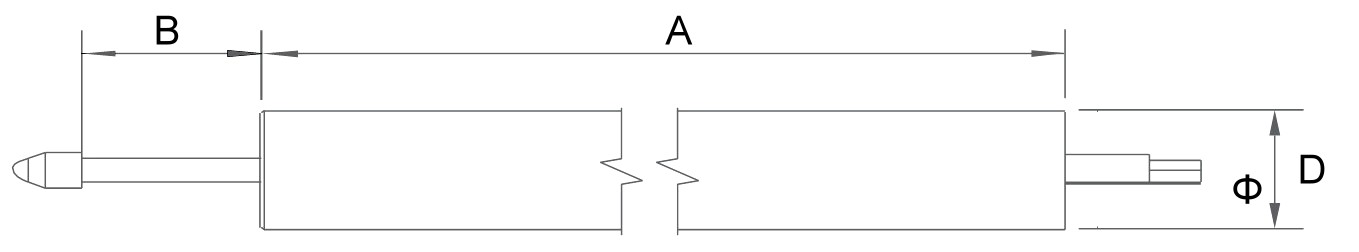

9400位移計尺寸規格▼



型號

Model

位移量

(mm)

本體長度A

(mm)

探針長度B

(mm)

本體外徑D

(mm)

9400-10
10
135
15

20

9400-25
25
195
35

20

9400-50
50
210
60

20

9400-100
100
315
115

20

9400-200
200
340
158

20

註:9400-200屬於特殊規格(尺寸請參考下圖)

9400-200mm 位移計尺寸規格▼
