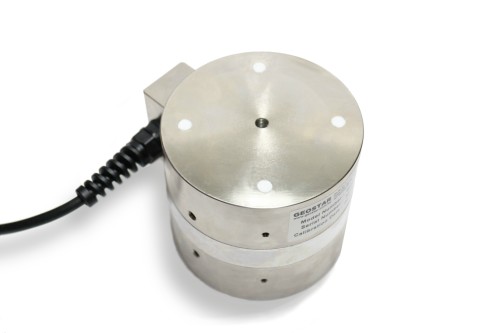

9910 Vibrating Wire Solid Type Loadcell 振弦式支撐荷重計
Model 9910
.jpg)
.jpg)
Specifications 規格表
|
規格
|
9910 系列振弦式支撐荷重計
|
單位
|
|||||
|
型號
|
9910
|
|
|||||
|
量測範圍
|
50
|
100
|
200
|
300
|
400
|
500
|
Tf
|
|
安全過載
|
150
|
%FS
|
|||||
|
靈敏度
|
0.05
|
||||||
|
非線性
|
<1.0
|
||||||
|
外徑 (OD)
|
110
|
140
|
140
|
mm
|
|||
|
高度 (H)
|
100
|
100
|
140
|
||||
|
操作溫度
|
-20～80
|
℃
|
|||||
|
電纜線長度
|
標配 2m (長度可客制化)
|
|
|||||
|
電纜線材質
|
8 芯 / 22 AWG / PE 絕緣 / PVC 外被
|
|
|||||
|
本體材質
|
合金鋼
|
|
|||||
|
輸出訊號
|
Digit (Hz2/1000)
|
|
|||||
|
對應測讀器型號
|
|||||||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
VW406
|
手持式振弦測讀儀
|
台 |
具備多弦測量功能，可搭配多項振弦式儀器測讀
|
|
MD505
|
多通道振弦自記式集錄器
|
台 |
設定後可依自訂頻率紀錄讀值及溫度資料
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
|
3020
|
PVC訊號電纜
|
m
|
Φ6.5mm_8芯24AWG(PE-PVC鋁箔總隔+金屬隔網)
|
PDF Download 型錄下載
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
水平支撐工法一般係利用H型鋼做為基地開挖時擋土壁之支撐結構。支撐荷重計是為了檢測加壓中H型鋼之受力大小而設計的。
Model 9910 振弦式支撐荷重計內部包含3 ~ 6個振弦式感應器，等距離圍繞軸心安裝在一個合金鋼圓柱體內，並在上下配備荷重承壓板，支撐荷重計內部的振弦式感應器透過多芯電纜線連接到讀數儀或自動化集錄器上可以精確快速反應荷重計本體當下所承受的預力。
Model 9910 振弦式支撐荷重計內部包含3 ~ 6個振弦式感應器，等距離圍繞軸心安裝在一個合金鋼圓柱體內，並在上下配備荷重承壓板，支撐荷重計內部的振弦式感應器透過多芯電纜線連接到讀數儀或自動化集錄器上可以精確快速反應荷重計本體當下所承受的預力。
特點：
-
局部破損也不影響測量精度，液壓荷重計則會有液體滲漏。
-
量測數據準確，具備高精度及高靈敏度。
-
與無線傳輸自動化集錄系統完全相容。
-
結構穩固並具有良好的長期穩定性。
-
反應快速，測量精度不受電纜線長度影響。
應用：
-
邊坡地錨安全觀測
-

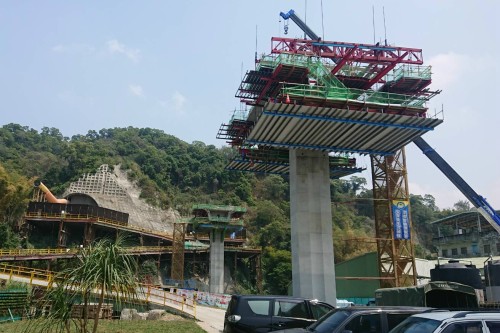

橋梁承重與水壩監測
-
基樁載重試驗
-

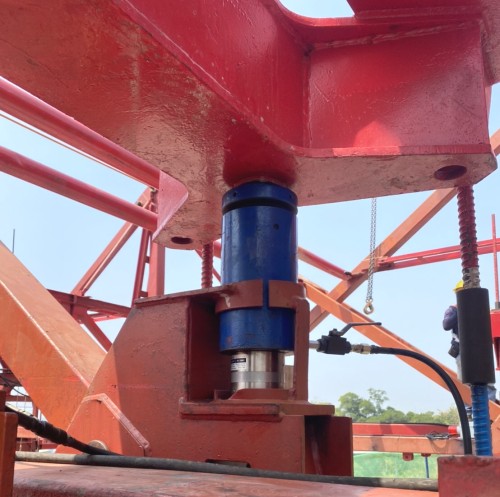

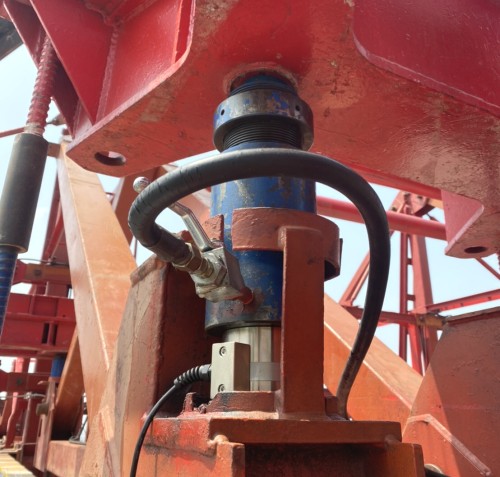

建築工地H鋼梁軸力監測
-
房屋遷移千斤頂承重控制
-
貨物、穀物進倉重量控制
-
油槽、漆槽自動化容量監控

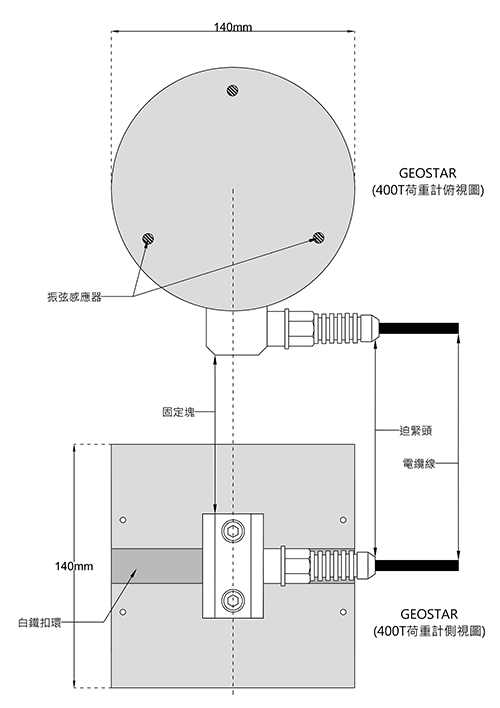

GEOSTAR 9910 系列振弦式支撐荷重計尺寸圖
-

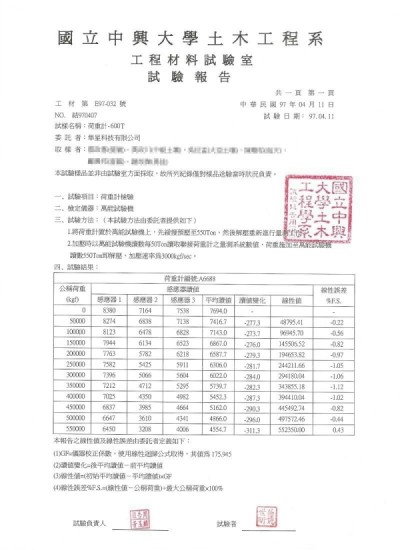

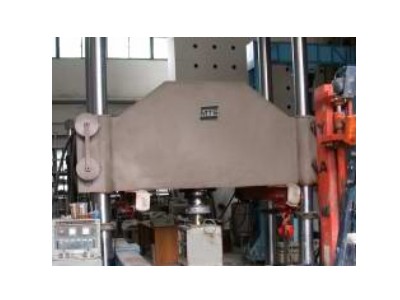

600T 振弦式荷重計 - 中興大學實驗室測試報告▼
