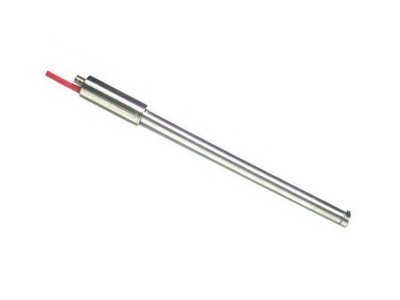

9450 VW Extensometer 振弦式伸縮儀(拉伸式)
Model 9450
Specifications 規格表
|
規格
|
9450 系列振弦式伸縮儀 (拉伸式)
|
單位
|
||||
|
型號
|
9450-25
|
9450-50
|
9450-100
|
9450-150
|
9450-200
|
|
|
量測範圍
|
25
|
50
|
100
|
150
|
200
|
mm
|
|
儀器長度
|
195
|
250
|
400
|
|||
|
靈敏度
|
0.025
|
%FS
|
||||
|
非線性
|
<0.5
|
|||||
|
熱敏電阻
|
3
|
KΩ
|
||||
|
操作溫度
|
-20～80
|
℃
|
||||
|
電纜線長度
|
標配 3m (長度可客制化)
|
|
||||
|
電纜線材質
|
4 芯 / 22 AWG / PE 絕緣 / PVC 外被
|
|
||||
|
本體材質
|
300系列不鏽鋼
|
|
||||
|
對應測讀器型號
|
||||||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
VW405
|
手持式振弦測讀儀
|
台
|
可搭配多項振弦式儀器測讀
|
|
VW406
|
手持式振弦測讀儀
|
台 |
具備多弦測量功能，可搭配多項振弦式儀器測讀
|
|
SD101
|
振弦自記式集錄器
|
台
|
設定後可依自訂頻率紀錄讀值及溫度資料
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
|
3010
|
PVC訊號電纜
|
m
|
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
Model 9450 振弦式伸縮儀的內部包括一根振動鋼弦元件固定於一組經過高溫熱處理之伸縮彈簧元件，當儀器前端之伸縮桿件受外力影響而拉伸時，內部鋼弦的張力將因此遞增或衰減，其共振頻率隨之改變。使用振弦式讀數儀或自動化集錄器可以測得該共振頻率進而精確推算出其變位量。
儀器安裝注意事項
安裝本儀器時請遠離訊號干擾源如：高壓電塔、變電所、發電機、天 線、馬達、電焊機等並且確實接地(包括儀器端及自動化主機端)。 勿將儀器電纜線與電源管線埋設在一起，此舉將造成儀器訊號頻率被電流干擾，難以穩定測讀。
特點：
-
儀器具備高精度。
-
結構穩固。
-
精準度超過國外進口產品、故障率低。
-
有良好的長期穩定性。
-
準確性不受電纜線長度影響。
-
防水設計

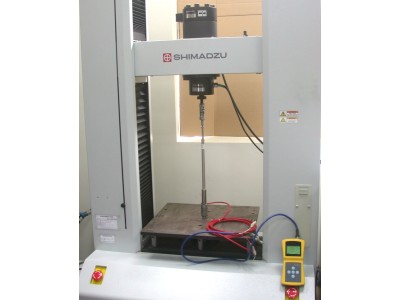

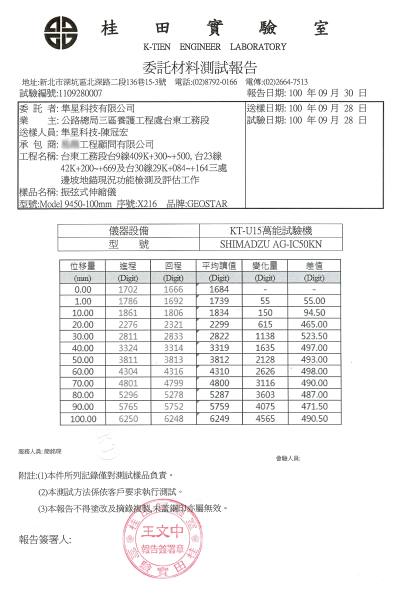

振弦式伸縮儀 - 桂田實驗室測試報告▼
Model 9450 振弦式伸縮儀《計算公式》
D = G*( R1 - R0 ) + K*( T1 - T0 )
D = 伸縮量
R1 = 當前讀值 (裝設後伸縮儀量測值)
R0 = 初始讀值 (裝設後伸縮儀初始量測值)
G = 伸縮儀之出廠校正係數
T1 = 當前溫度 (裝設後伸縮儀環境溫度)
T0 = 初始溫度 (伸縮儀實驗室校驗時環境溫度)
K = 伸縮儀之溫度校正係數
.............................................................................................
計算範例 :
R1 = 4306 digit
R0 = 3811 digit
G = 0.0174 mm/digit
T1 = 19.3 ℃
T0 = 25.3 ℃
K = -0.028 mm/℃
D = G*( R1 - R0 ) + K*( T1 - T0 )
= ( 4306 - 3811 )digit x 0.0174 mm/digit + ( 19.3 - 25.3 )℃ x -0.028 mm/℃
= 8.613 mm + 0.168 mm
= 8.781 mm
