9950 ER Hollow-Type Loadcell 電阻式地錨荷重計

Model 9950

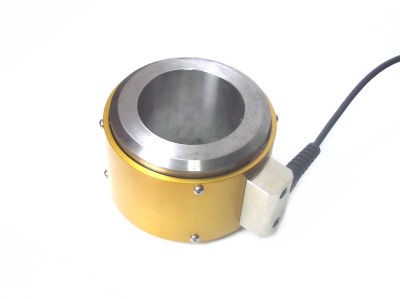

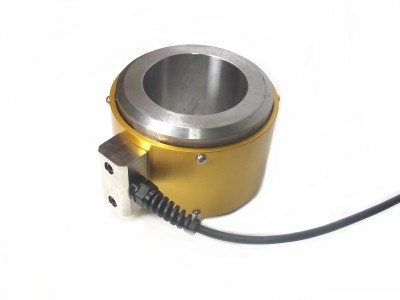

50T/100T 電阻式地錨荷重計側面

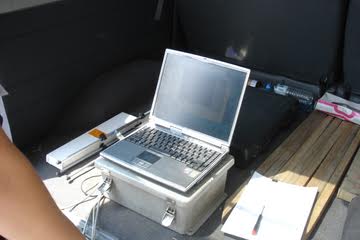

電阻式荷重計校驗中

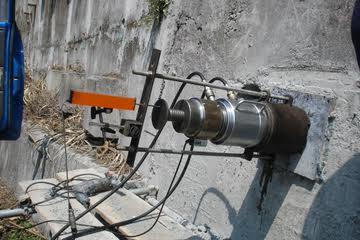

揚起實驗現場-1

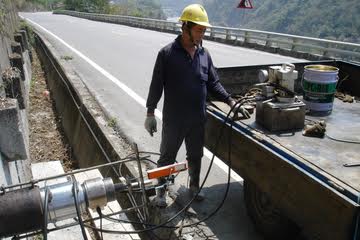

揚起實驗現場-2
揚起實驗現場-3

Specifications 規格表

規格
9950 系列電阻式地錨荷重計
單位
型號  9950
量測範圍 0-50 0-100 0-200 0-300 Tf
額定輸出 2.0 mV/V
激勵電壓 210 V
過載保護 120 %FS
非線性 <0.5
外徑 (OD) 150 150 mm
內徑 (ID) 90 100
高度 (H) 100 140
輸入輸出阻抗 700±2 Ω
操作溫度 -1075
防水等級 IP68
電纜線長度 標配 3m (可依照需求提供客制化長度)
電纜線材質 4 芯 / 16 AWG / PVC 絕緣 / 金屬隔離 / PVC 外被
本體材質 合金鋼
對應測讀器型號 9020 / BD101

Odering Info 產品與配件選購

產品型號
品名
單位
備註
BD101 電阻自記式集錄器
設定後可依自訂頻率紀錄讀值資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3020
PVC訊號電纜
m
Φ6.5mm_8芯24AWG(PE-PVC鋁箔總隔+金屬隔網)




PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

地錨荷重計用於監測擋土牆或邊坡上地錨或岩錨之預力變化,也可應用於地下開挖、靜力試樁、托底之支撐等。

9950 電阻式地錨荷重計內部包含8個電阻式感應器,等距離圍繞軸心安裝在一個合金鋼圓柱體內,並在上下配備荷重承壓板,地錨荷重計內部的電阻式感應器透過多芯電纜線連接到讀數儀或自動化集錄器上可以精確快速反應荷重計本體當下所承受的預力。

特點

  • 局部破損也不影響測量精度,液壓荷重計則會有液體滲漏。
  • 量測數據準確,具備高精度及高靈敏度。
  • 與無線傳輸自動化集錄系統完全相容。
  • 結構穩固並具有良好的長期穩定性。
  • 量程50~300Tf可選

產品應用

  • 邊坡地錨安全觀測
  • 橋梁承重與水壩監測
  • 基樁載重試驗
  • 建築工地H鋼梁軸力監測
  • 房屋遷移千斤頂承重控制
  • 貨物、穀物進倉重量控制
  • 油槽、漆槽自動化容量監控




   GEOSTAR 荷重計安裝示意圖

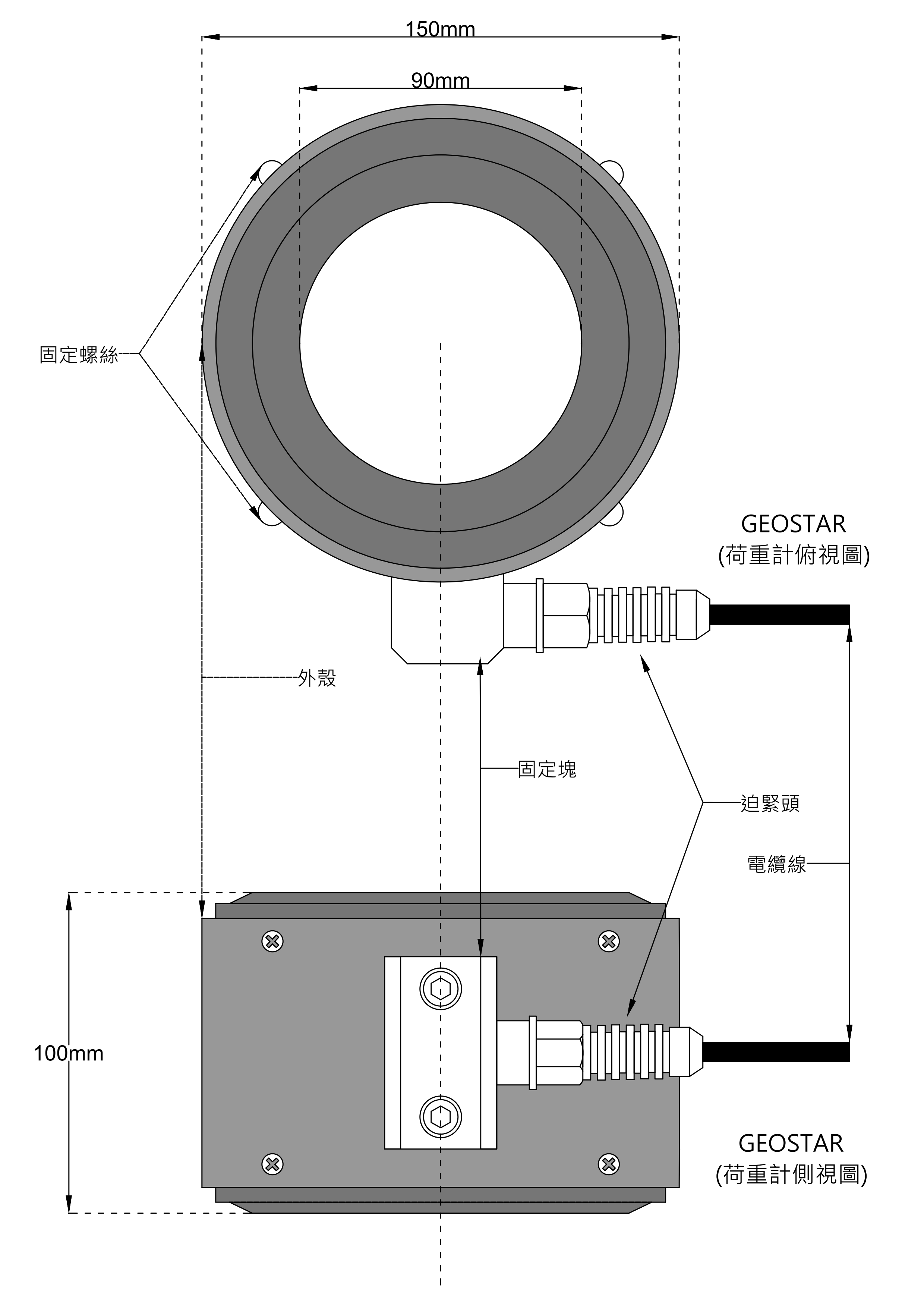

 GEOSTAR 9950-100 電阻式地錨荷重計尺寸圖
