9810 VW Earth Pressure Sensor 振弦式土壓力感應器

Model 9810 / 9810S

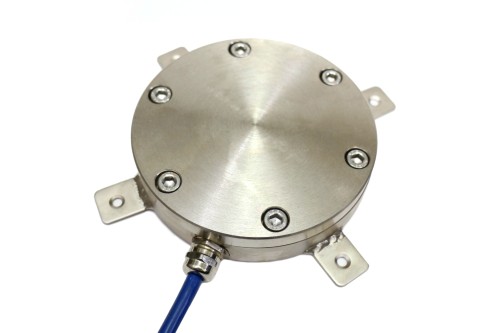

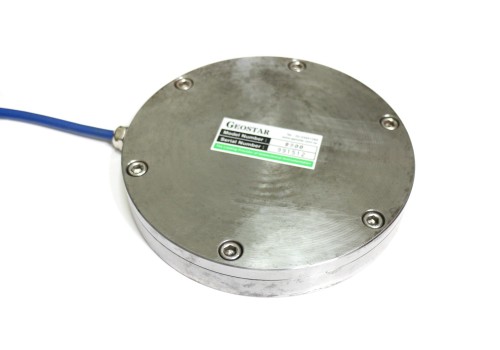

9810振弦式土壓力感應器外觀

Specifications 規格表

規格
9810 系列振弦式土壓力感應器
單位
型號
9810
9810S

外徑x高度
156x25
110x25
mm
重量
2550
1450
g
量測範圍
350 / 700 / 1000 / 2000 / 5000 / 10000(10MPa)
kPa
最大量測範圍
額定量測範圍 x 1.2倍

精度
±0.1
%FS
解析度
0.025
操作溫度
-2080
電纜線材質
4芯雙絞線 / 22 AWG / 鋁箔遮蔽 / 銅網隔離 / PE絕緣 / PVC外被

本體材質
SUS304 不鏽鋼

對應測讀器型號
VW405 / VW406 / SD101 / FD101 / FD404 / 9020

Odering Info 產品與配件選購

產品型號
品名
單位
備註
VW405
手持式振弦測讀儀
可搭配多項振弦式儀器測讀
VW406
手持式振弦測讀儀
具備多弦測量功能,可搭配多項振弦式儀器測讀
SD101
振弦自記式集錄器
設定後可依自訂頻率紀錄讀值及溫度資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3010
PVC訊號電纜
m
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)




PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

Model 9810 系列振弦式土壓力感應器主要用於監測土壓力的變化,包括:
  • 擋土牆、橋墩、混凝土結構的壓力監測。
  • 隧道、開挖基地、基礎的壓力監測。
  • 水庫、水壩、堤防的壓力監測。
  • 掩埋場、回填體的壓力監測。

Model 9810 系列振弦式土壓力感應器由兩片圓形不鏽鋼板以六角螺絲固定結合,內部以氮氣填充以避免氧化並延長其使用壽命。

儀器安裝在待測體下方的土體中,由訊號電纜將感應器頻率訊號傳輸到自動化集錄系統或由監測人員持攜帶式測讀器(如VW405振弦式測讀器)手動量測,量測到的頻率數據經代入公式後可以精準計算出受測土壓力。


特點

  • 高防水密封性。
  • 儀器適合連接自動化集錄系統。
  • 測量範圍廣(有大、中、小壓力量程供選擇)。
  • 土壓計扁平的外型具有很小的剖面,使拱效應影響達到最小。
  • 儀器具備高精準度,並有良好的長期穩定性。
  • 準確性不受電纜線長度影響,可延長超過1000m。
