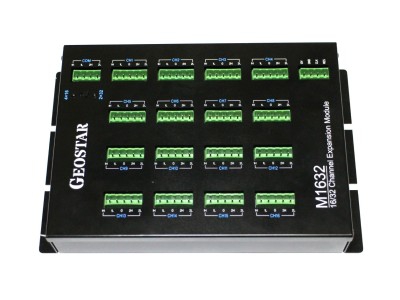

M1632 32 Channel Expansion Module 32通道擴充模組
Model M1632
.jpg)
6.jpg)
.jpg)
Specifications 規格表
|
規格
|
M1632 32通道擴充模組
|
單位
|
|||
|
型號
|
M1632
|
|
|||
|
操作溫度
|
-15～85
|
℃
|
|||
|
容許濕度
|
0～95
|
%FS
|
|||
|
尺寸 (LxWxH)
|
210 x 150 x 40
|
mm
|
|||
|
重量
|
880
|
g
|
|||
|
使用壽命
|
250000
|
cycle
|
|||
|
量測通道數
|
2線式 32ch / 4線式 16ch
|
|
|||
|
運作電壓
|
DC 11V～14V，0.1A
|
||||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
9032
|
32ch擴充模組含外箱
|
台
|
300*200*150mm
|
|
9064
|
64ch擴充模組含外箱
|
台
|
400*300*200mm
|
|
9020-CC
|
主機至擴充箱連接線 3m (其他長度可選)
|
條
|
防水軍規接頭*2只
|
PDF Download 型錄下載
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介

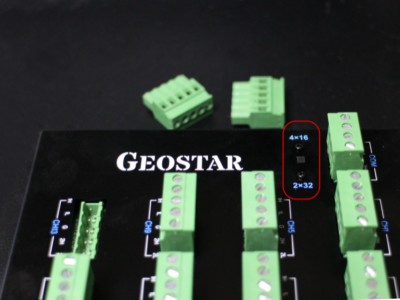

M1632通道擴充模組的設計目的是為了讓Model 9020自動化主機能增加讀取儀器的數目，達到擴充通道的目的。M1632 支援2種通道掃描模式(2x32模式及4x16模式)，單一2線式儀器可支援32 個通道掃描模式，單一4線式可支援16個通道掃描模式，皆可應用於Model 9020資料收集紀錄系統上。
M1632 系統接受直流DC12V電源供應。較大的外部電池供電或太陽能板供電也可以連接到本系統。本產品具備防止雷擊裝置設計，可以依照使用者需求提供前端或多通道避雷感應裝置。
特點：
-
採用日本進口繼電器Relay，使用壽命最長可達250000次循環。
-
具備防止雷擊裝置設計，穩定可靠。
-
可插拔式端子台，接線作業更方便快速。

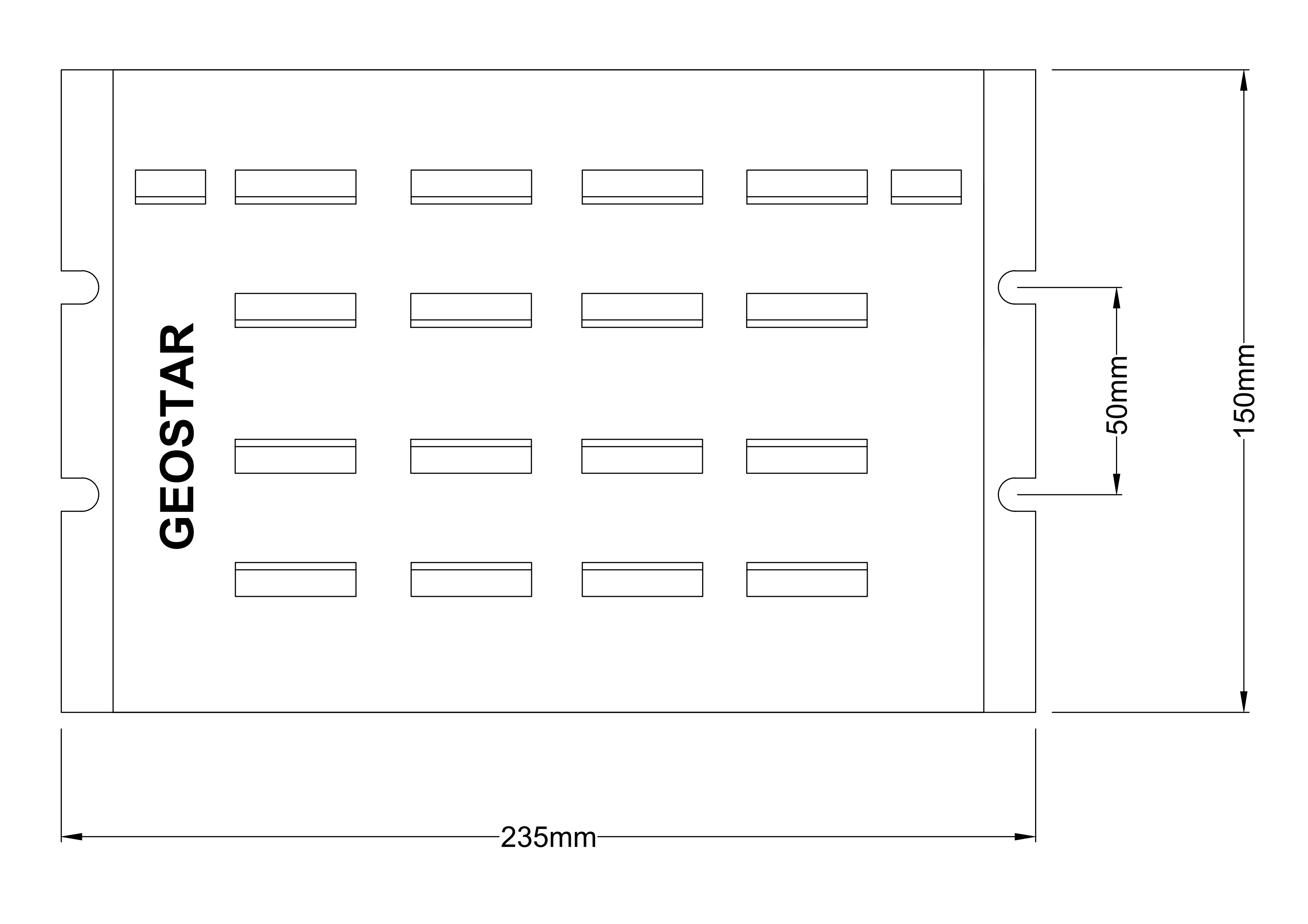

GEOSTAR Model M1632 32通道擴充模組尺寸圖
