7000BT Bluetooth Wireless Vertical Inclinometer System 藍牙測管傾斜儀(傾度儀)

Model 7000BT

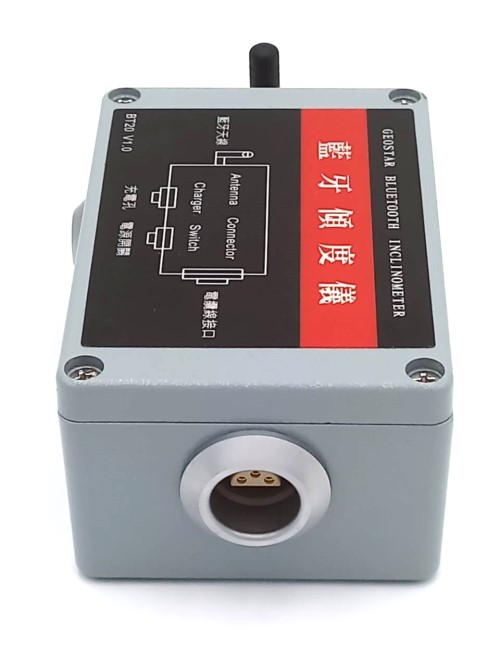

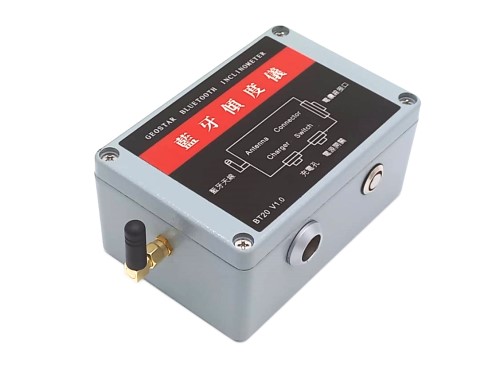

7000BT_藍牙接收器(接線端)

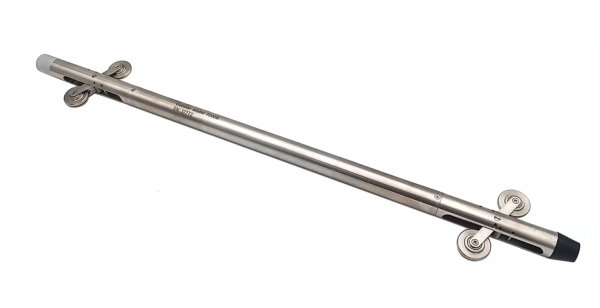

7000BT_感應器本體

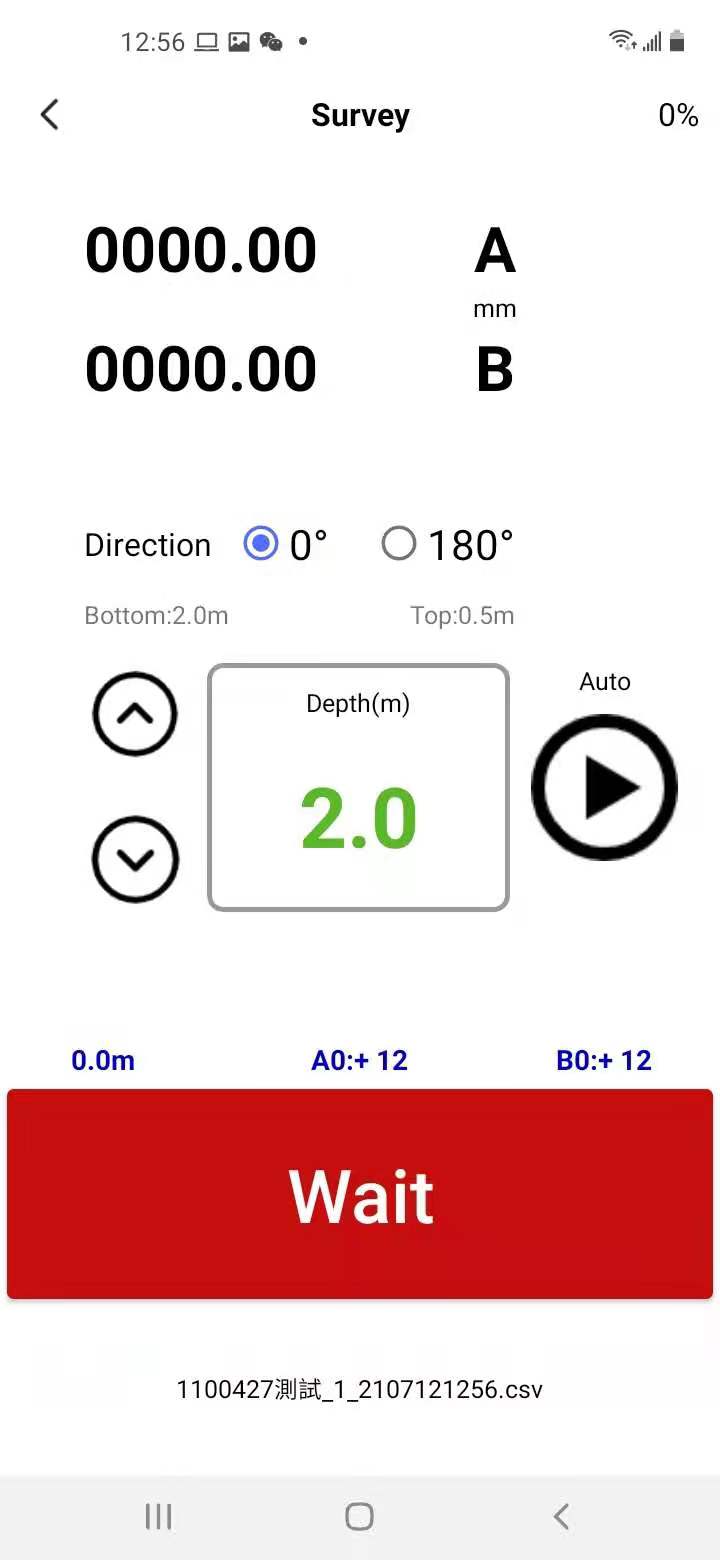

7000BT_藍牙APP操作介面
測管傾斜儀量測中(1)
測管傾斜儀量測中(2)
傾斜管設置示意圖
傾斜管+保護蓋

Specifications 規格表

規格
7000BT藍牙測管傾斜儀 (傾度儀)
單位
型號
7000BT

軸向
單軸向 / 雙軸向(可選)

量測範圍
±30
°/度
儀器外徑
Φ25
mm
儀器長度
640
儀器輪距
500
解析度
±0.025 / 500 (±10 arc sec)
全系統精度
±6mm / 30m
操作溫度
085
儀器重量
1.5
kg
抗衝擊力
2000
g
電纜線長度
標配 50m (可依照需求提供客制化長度)

儀器材質
300系列不鏽鋼管

藍牙APP
GEOSTAR BT_Inclinometer

傳輸介面
藍牙

實驗室資格
工研院輔導成立 ILAC & TAF 校正實驗室(ISO 17025)

校正方式
隼星TAF校正實驗室-傾斜儀校正程序書

對應電纜線型號

對應智慧手機
具藍牙(Bluetooth 4.2以上)傳輸功能的智慧型手機
(建議Andriod 版本9.0以上)

配備清單
傾斜感應器 / 充電器 / 儀器保護箱 / 實驗室校正報告
藍牙接收器 / Andriod手機版傳輸軟體(不含手機)





PDF Download 型錄下載

Brochure


傳輸軟體

驅動程式

Quick Start

產品簡介

7000BT 藍牙測管傾斜儀用於監測鑽孔中傾度管的變形量。在大地工程中測管傾斜儀測量方式使用高科技傾角測量技術,用來監測結構物的變形,如深開挖基地、鐵公路路基、邊坡穩定等。

7000BT 藍牙測管傾斜儀能測出邊坡滑動的位移量和方向,也經常用於檢驗基地開挖完成後的安全觀測。在隧道工程中測管傾斜儀也能精確提供位移變化的訊息。

整套藍牙測管傾斜儀觀測系統包括測管傾斜儀感應器、ABS傾度管、傾斜儀電纜線及藍牙接收器:


  • 標準 Geostar 傾度管:ABS材質、外徑70mm、內徑58mm、每支長度3m。
  • 傾斜儀電纜線:一般常用傾斜儀電纜線為PE或PU材質,長度約40m至60m,也可訂製更長或較短的電纜線。
  • 藍牙接收器:搭配GEOSTAR自主研發的藍牙軟體使用於Android 9.0版本以上系統的智慧型手機或平板電腦(具備定位功能)。

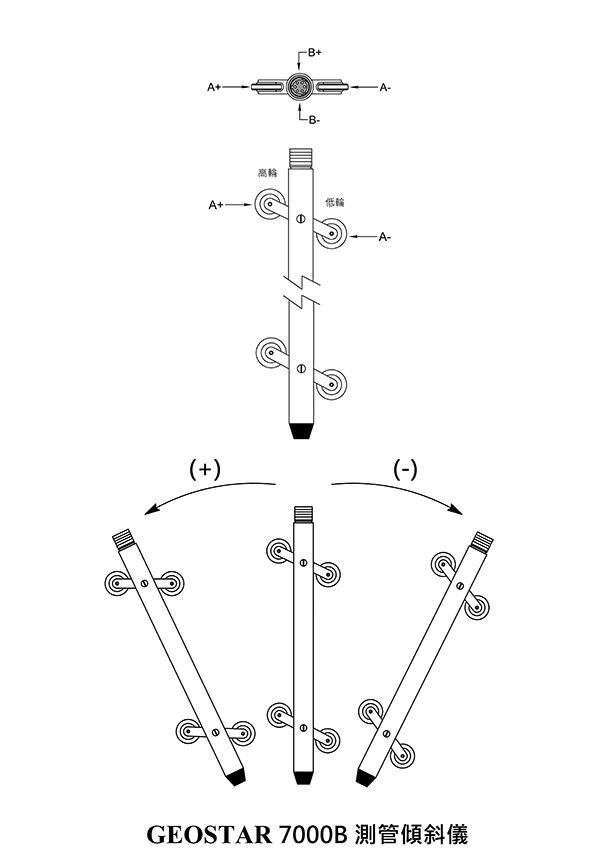

  GEOSTAR 測管傾斜儀方向示意圖



  使用測管傾斜儀(傾度儀) 量測橫向位移

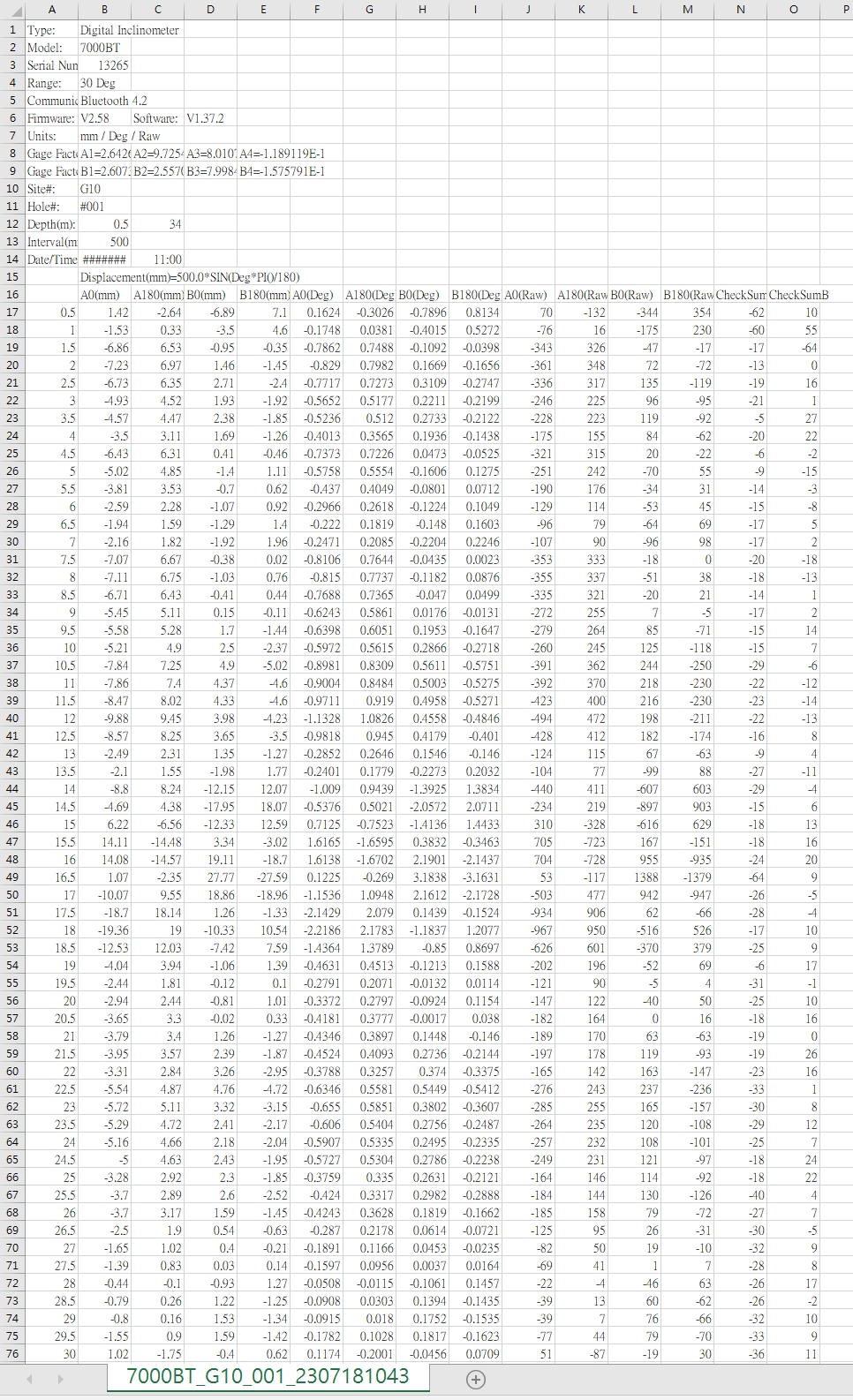

測管傾斜儀位移量計算方式

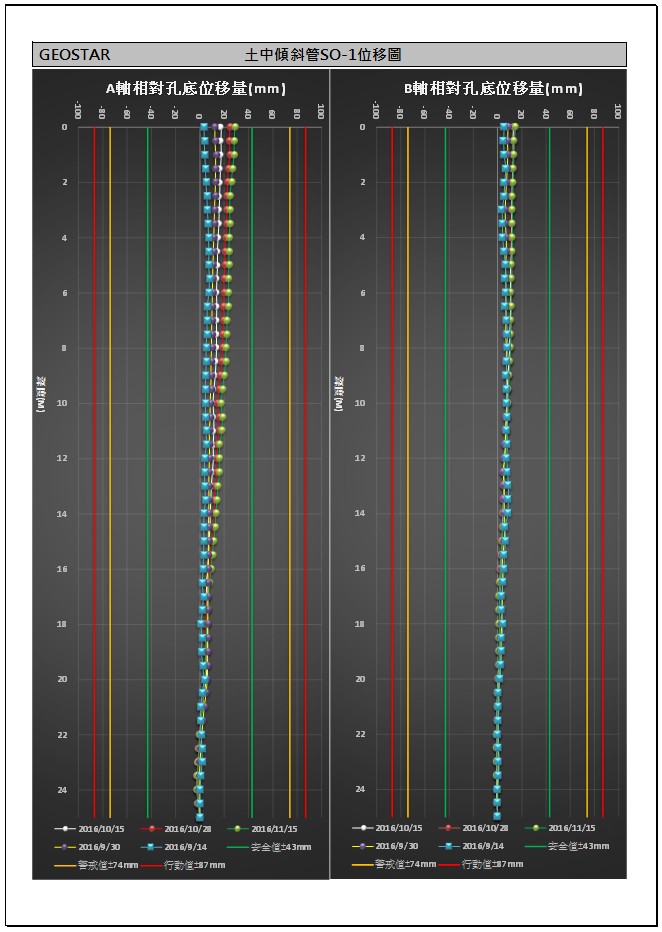

測管傾斜儀累積位移量計算方式
