1500 Settlement Marker 地表沉陷釘 & 結構物沉陷釘
Model 1500A / 1500B
.jpg)
Specifications 規格表
|
規格
|

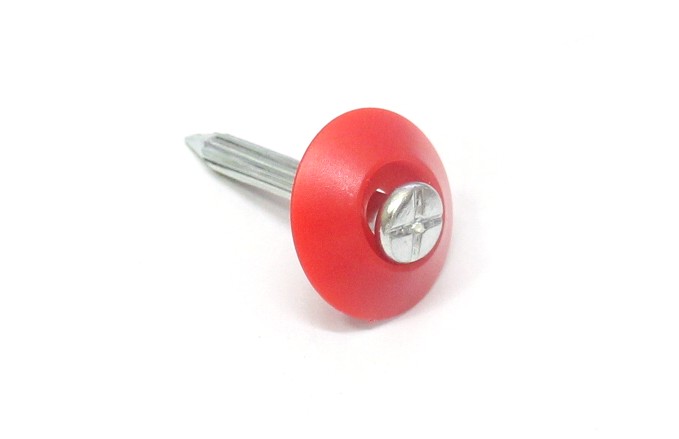

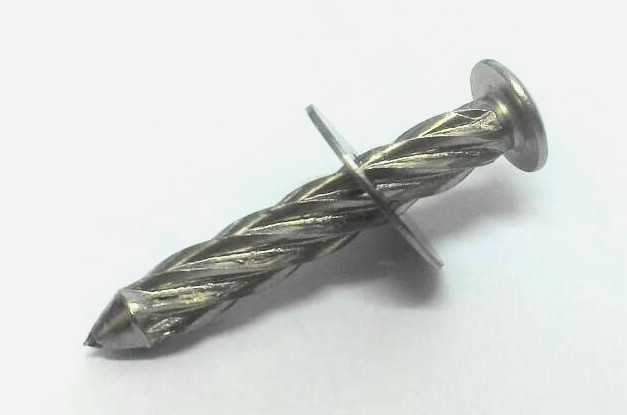

1500A 地表沉陷釘 Ground Settlement Marker
|
單位
|
|||
|
型號
|
1500A-5
|
1500A-10
|
|
||
|
尺寸 (外徑 x 長度)
|
Φ7.5 x 50
|
Φ7.5 x 100
|
mm
|
||
|
華司 (外徑)
|
22
|
||||
|
包裝
|
50組/盒
|
30組/盒
|
|
||
|
材質
|
鍍鋅鋼
|
||||
|
規格
|

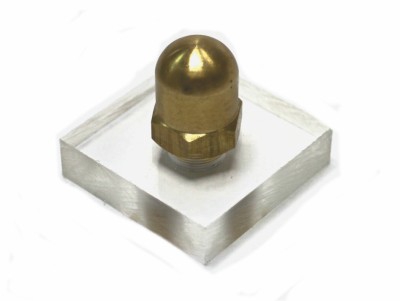

1500B 結構物沉陷釘 Structure Settlement Marker
|
單位
|
|||
|
型號
|
1500B
|
|
|||
|
尺寸 (長x寬x高)
|
30 x 30 x 8
|
mm
|
|||
|
包裝
|
10組/盒
|
|
|||
|
材質
|
壓克力及砲銅
|
||||
PDF Download 型錄下載
|
Brochure
|
|
|
手稿範本 |
|
計算公式 |
|
操作手冊 |
|
產品簡介

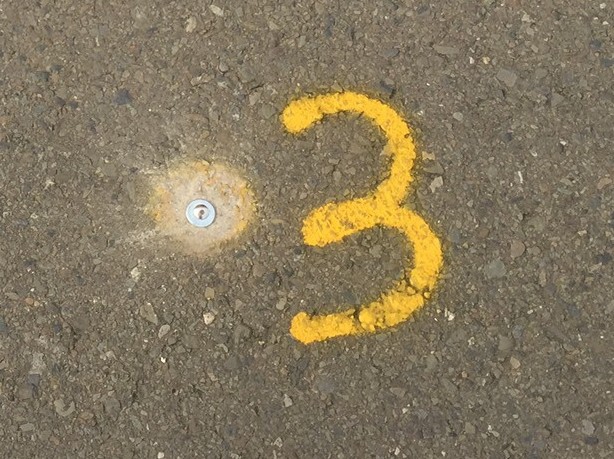

1500A地表沉陷釘的量測方式為利用鋼釘(沉陷釘)釘入地面形成許多記號(Surface Settlement Marker)，然後利用水準儀對不動點前視及對沉陷釘進行後視，即可求得沉陷釘所在位置的地面沉陷量。
開挖基地周圍地表面可能為土壤、瀝青路面或是混凝土路面；瀝青或混凝土路面的剛性大，路面下方的土壤沉陷後，路面不見得隨之沉陷，因此沉陷釘必須穿過路面，使得沉陷釘的沉陷能代表地盤真正的沉陷。
1500B結構物沉陷釘除了應該佈設在結構物附近外，也應該在開挖基地之中央區處且垂直擋土壁方向佈設許多沉陷點，以得到代表性的沉陷剖面圖。這是因為開挖基地中央斷面之擋土壁及土壤的行為接近於平面應變，該處的地表沉陷量或擋土壁側向變形量大於其他任何斷面。若能知道開挖初期基地中央區的沉陷剖面，可以利用經驗預測最後開挖階段及其他斷面的地表沉陷量。

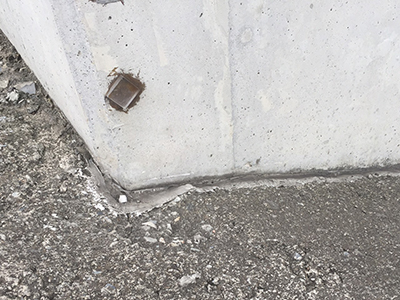

結構物沉陷的量測與地面沉陷的量測方式相同，差別的只是沉陷釘必須設置在結構物本體上，如牆壁及樑柱等。
特點：
-
材質良好不易損壞
-
適用於混凝土、柏油路與結構物
GEOSTAR 1500 地表沉陷釘安裝示意圖
