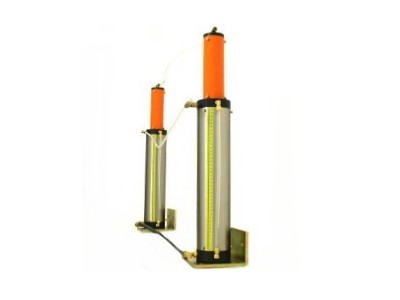

9675 VW Settlement System 振弦式連通管沉陷計

Model 9675

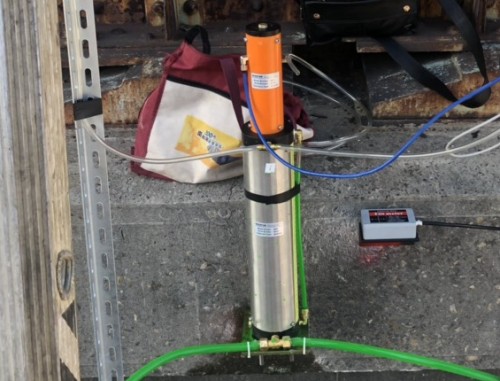

9675連通管式沉陷計現地安裝圖

Specifications 規格表

規格
9675 系列振弦式連通管沉陷計
單位
型號
9675-150
9675-300

量測範圍
150
300
mm
長度
680
外徑
100
固定架尺寸 (LxWxH)
160 x 140 x 10
精確度
±0.1
%FS
靈敏度
0.025
系統精度
±0.1
操作溫度
-2080
本體材質
300系列不鏽鋼

對應測讀器型號
VW405 / SD101 / 9020

零配件選購
通氣管、通液管、固定架





PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

Model 9675 連通管式沉陷計用於測量及控制垂直位移,包括:

  • 道路、堤防的結構控制。
  • 橋墩及擋土牆的監測。
  • 填海建築的施工控制。
  • 建築物基礎的沉陷和隆起。

Model 9675 連通管式沉陷系統包括一系列的沉陷計(不定數量)及一組供參考水位刻度的基準沉陷計(或稱基準水槽)所構成,沉陷計與基準沉陷計間使用連通管(水管:hose)連通。將基準沉陷計固定保持在一定標準水平,其他受測沉陷計則維持受壓狀態,當受測沉陷計上下移動變化時其所承受之水壓亦會有所變化,受測沉陷計本體內部振動鋼弦的張力將因此遞增或衰減,其共振頻率隨之改變。使用振弦式讀數儀或自動化集錄器可以測得該共振頻率進而推算出其下沉或隆起量。


特點

  • 儀器具備高精準度,並有良好的長期穩定性。
  • 測量範圍廣(有大、中、小沉陷量程供選擇)。
  • 可以連接無線傳輸自動化集錄系統。
  • 測讀數據可靠,安裝步驟簡單。
  • 不受側向位移影響。
