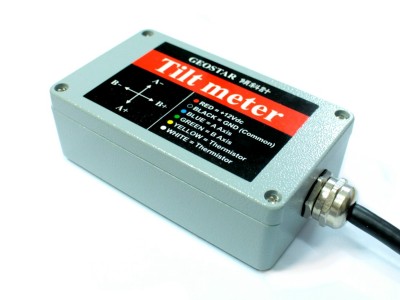

8800 MEMS Precision Tiltmeter MEMS 傾斜變位計

Model 8800A / 8800B / 8800C

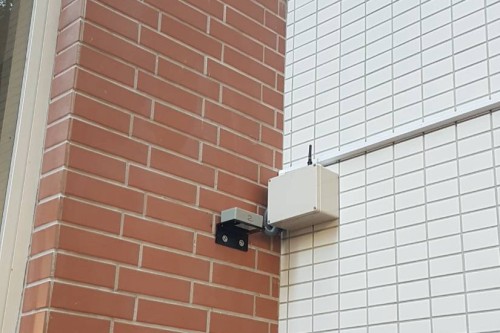

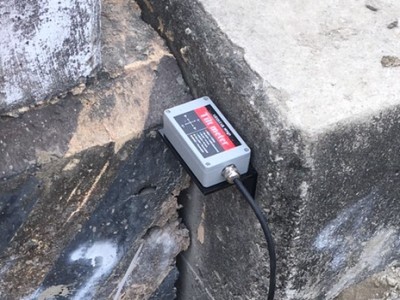

8800 MEMS雙軸傾斜計現地安裝圖

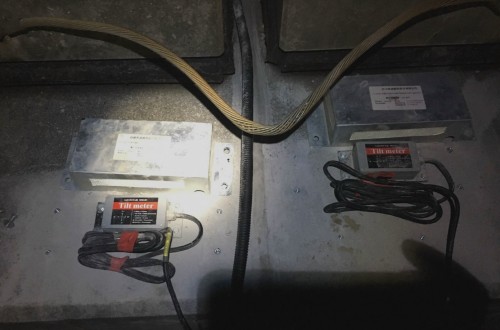

8800 MEMS雙軸傾斜計現地安裝圖(2)

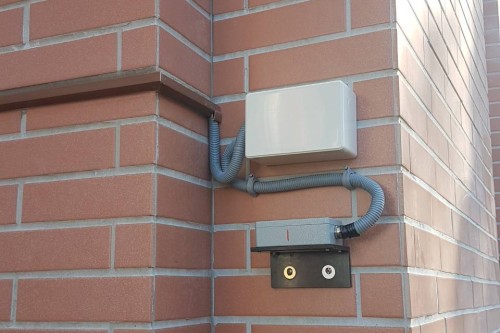

8800 MEMS雙軸傾斜計配合9020自動化系統安裝於現地(1)

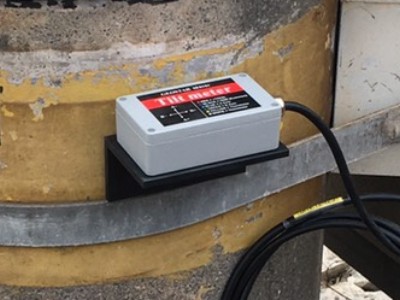

8800 MEMS雙軸傾斜計配合9020自動化系統安裝於現地(2)

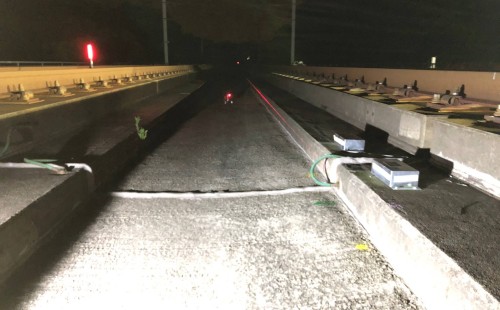

8800地表型傾斜計設置於高鐵隧道(1)

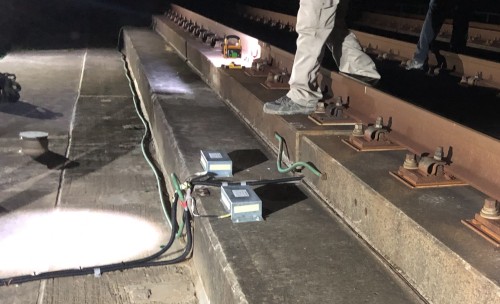

8800地表型傾斜計設置於高鐵隧道(2)
8800地表型傾斜計設置於高鐵隧道(3)

Specifications 規格表

規格
8800 MEMS傾斜變位計
單位
型號(單軸向)
8800A-1-15
8800B-1-15
8800C-1-15

型號(雙軸向)
8800A-2-15
8800B-2-15
8800C-2-15

量測範圍1
±15
±15
±15
°
訊號輸出
類比式
類比轉數位式
數位式

輸入電壓
12V(±3V)
12V(±3V)
12V(±3V)
Vdc
電纜線芯線數(單軸)
3對
3對
2對
雙絞線
電纜線芯線數(雙軸)
4對
4對
2對
最大線長
300
300
300
m
長度x寬度x高度
110 x 65 x35
mm
抗沖擊
2000
g
溫度飄移
0.0003
V/℃
非線性
<0.5
%FS
解析度
±0.01(±2 arc sec)
mm/m
操作溫度
-2080
耐水壓
>1000
KPa
外殼材質
鋁合金


備註1:其他角度請電洽

Odering Info 產品與配件選購

產品型號
品名
單位
備註
VD101
電壓自記式集錄器
設定後可依自訂頻率紀錄讀值資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3030
PVC訊號電纜
m
Φ7.5mm_8芯雙絞22AWG(PE-PVC鋁箔各隔+金屬隔網)




PDF Download 型錄下載



校驗報告

計算公式


產品簡介

GEOSTAR 8800 MEMS 傾斜變位計 / 微機電式傾斜計主要應用於:

  • 水庫、水壩、堤防之傾斜變位長期觀測。
  • 鄰近開挖工地之建物傾斜監測。
  • 連續壁施工監測。
  • 土石流及順向坡滑動監測。
  • 橋樑或高架道路之墩柱及橋面傾斜監測。
  • 超抽地下水或潛盾施工引致之地表沉陷監測。

8800 微機電式MEMS 傾斜變位計(Micro-Electro-Mechanical-Systems)的設計目的在於永久裝設在結構物上以求觀測該結構物之長期傾斜變位量。本產品擁有極高的解析度及靈敏度並且可以選擇輸出類比或數位訊號。


本產品內部之精密電子零件安裝在防塵抗潮設計的微型觀測箱內,該箱體配合特製固定角架可以牢固架設在待測結構物上。根據現地條件可以採用垂直式安裝或水平式安裝,安裝工作完成後可使用人工量測或自動化觀測。


特點

  • 結構堅固耐撞擊。
  • 儀器具備高精準度及高靈敏度。
  • 反應快速靈敏並具有良好的長期穩定性。
  • 可使用人工量測或自動化觀測。
  • 內建突波及反極性保護裝置。
  • 外殼具防潮及防塵功能(IP68)。
  • 數位或類比輸出(可選)。

Model 8800 MEMS 傾斜變位計計算公式

Calculated Tilt (°):△θ=K*(R1-R0)

△θ = 傾角變化量

R1 = 當前讀值 (裝設後傾斜計量測值)

R0 = 初始讀值 (裝設後傾斜計初始量測值)

K = 傾斜計之出廠校正係數

.............................................................................................

計算範例 :

R1 = 0.2459 Volt
R0 = 0.0666 Volt
K = 3.5804 °/Volt

△θ=K*(R1-R0)
   = ( 0.2459 - 0.0666 )Volt x 3.5804 °/Volt
   = 0.1793 Volt x 3.5804 °/Volt
   = 0.6420 °
