9750 EL Tilt Beamer 電漿式鋁樑傾斜計 / 桿式沉陷計
Model 9750
.jpg)
Specifications 規格表
|
規格
|
9750 電漿式鋁樑傾斜計 / 桿式沉陷計
|
單位
|
||||
|
型號
|
9750
|
|
||||
|
量測範圍
|
±40' (arc min)
|
±1°
|
±3°
|
±5°
|
其他量程可選
|
|
|
靈敏度
|
0.03
|
%FS
|
||||
|
非線性
|
0.5
|
|||||
|
重複性飄移
|
<0.3
|
|||||
|
鋁樑長度
|
1m / 2m / 3m
|
|
||||
|
鋁樑重量
|
1.8 / 3.6 / 5.4
|
kg
|
||||
|
感應線長度
|
標配 3m (長度可客制化)
|
|
||||
|
對應測讀儀
|
|
|||||
|
備註
|
1° = 60' = 3600" (1 deg = 60 arc min = 3600 arc sec)
|
|||||
備註1：其他角度請電洽
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
9750-Beam-1m
|
方形鋁樑-1m
|
支
|
1000x40x40x3(壁厚)mm
|
|
9750-Beam-2m
|
方形鋁樑-2m
|
支
|
2000x40x40x3(壁厚)mm
|
|
9750-Beam-3m
|
方形鋁樑-3m
|
支
|
3000x40x40x3(壁厚)mm
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
電漿式鋁樑傾斜計 / 桿式沉陷計主要應用於：
-
測量建築物部位受鄰近隧道工程或基地開挖的影響。
-

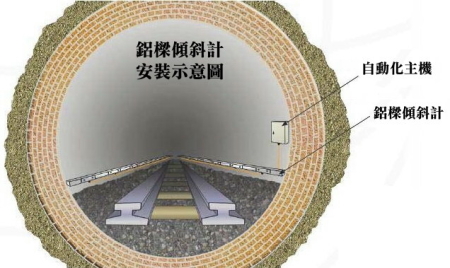

監測隧道壁、擋土牆或襯砌層的移動。
-
監測橋樑或結構物的承載力。
-
監測水壩、堤防和管線的沉陷。

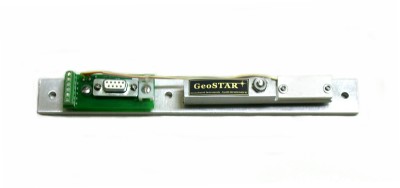

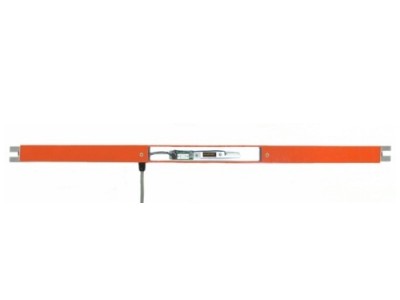

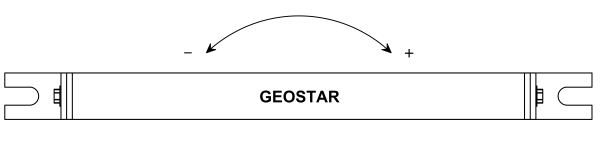

Model 9750 電漿式鋁樑傾斜計 / 桿式沉陷計放置在方型鋁合金樑內部，鋁樑可以水平或垂直安裝，兩端錨固在結構物上，從而可以在一個長的跨距上進行一個精確的測量。
本儀器可以使用手動測讀儀或採用自動化數據集錄器採擷數據。其精確度可以檢測小於1弧秒 (0.005 mm/m) 的傾角變化。
特點：
-
儀器堅固耐用，操作簡單。
-
由自動化集錄器記錄數據，不需人工測讀。
-
反應快速並具有良好的長期穩定性。
-
儀器排成一串，有效描繪出完整的位移的剖面。
