9508 Water Level Indicator 水位指示計

Model 9508

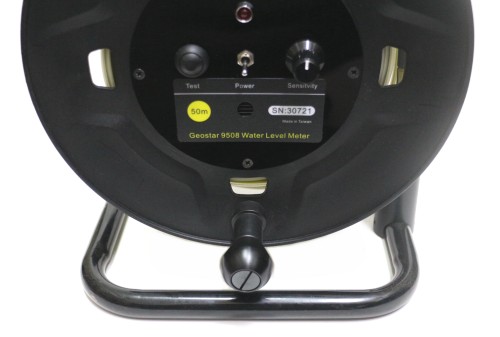

9508 水位指示計面板配置

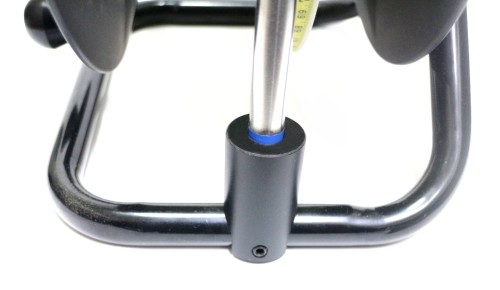

9508 水位指示計感測頭固定座

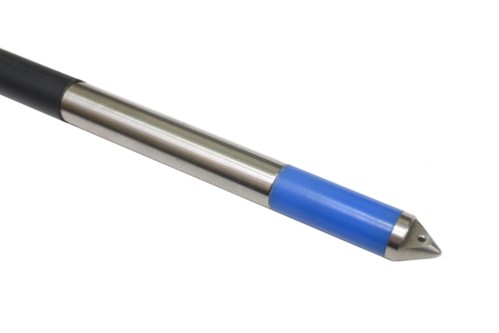

9508水位指示計感測頭(圓孔可扣承重鉛錘)

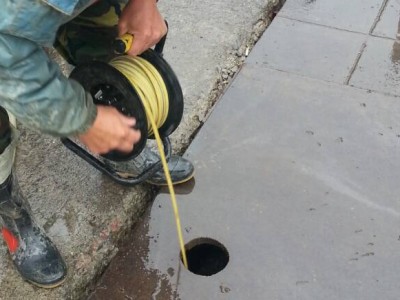

水位指示計現地量測中(1)

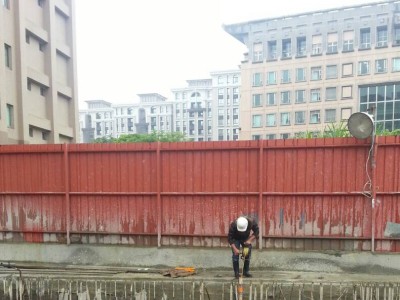

水位指示計現地量測中(2)

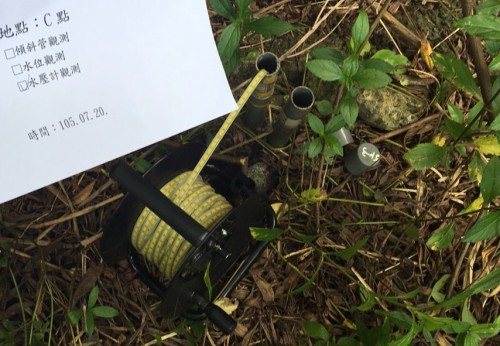

水位指示計現地量測中(3)

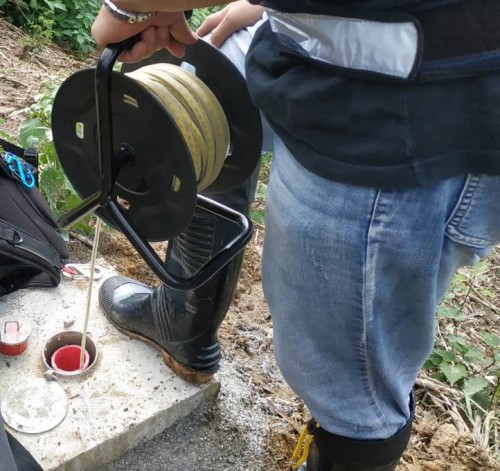

水位指示計現地量測中(4)

Specifications 規格表

規格
9508 系列水位指示計
單位
型號
9508

量測範圍
30 / 50 / 100 / 150
m
探頭外徑
12.95
mm
捲尺寬度
9.5
最小刻度
1
轉盤直徑
225
本體材質
ABS塑鋼

導線材質
7股不銹鋼絲絞成

電池規格
9V高容量電池


Odering Info 產品與配件選購

規格
品名
單位
備註
9508-30
鋼尺水位計-30m
量程:0-30m / 重量:1.9kg
9508-50
鋼尺水位計-50m
量程:0-50m / 重量:2.3kg
9508-100
鋼尺水位計-100m
量程:0-100m / 重量:3.6kg
9508-150 鋼尺水位計-150m 量程:0-150m / 重量:4.8kg
9508-200
鋼尺水位計-200m
量程:0-200m / 重量:6.0kg

PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

測量觀測水井、鑽孔和豎管中的水位時需要用到水位指示計,Model 9508型水位指示計具有極高測量精度及良好的可靠性,操作也非常簡單。

操作原理 :
Model 9508由感應探頭、聚乙烯被覆之測量鋼尺和控制轉盤組成,由1顆9V標準電池提供電源。導線包覆在測量鋼尺的左右邊,各由7股不銹鋼導線絞成,可以保證測量鋼尺的強度和韌性。感應探頭的電極之間由絕緣材料阻隔,在接觸到水面的時候,電路將會被接通,控制轉盤上的蜂鳴器同時會發出警示聲音,這時可以直接從鋼尺的刻度讀出觀測井或者鑽孔的水位深度。本儀器內部獨特的探測電路具有高靈敏度及準確性,排除因為不同水質條件引起的錯誤。

長度選擇 :
Model 9508型水位計可以選擇如下的各種長度:

0-30m
0-50m
0-100m
0-150m

特點

  • 最小刻度為釐米(mm),具備高精準度。
  • 絕緣屏蔽的探頭可以消除讀數誤差。
  • 導電率的靈敏度可以調整。
  • 永久不變的,熱處理過的刻度。
  • 反應靈敏,經濟可靠。
  • 不可延展的不銹鋼導線。
  • 各個部件都進行過耐磨和抗腐蝕處理。
  • 使用簡單,單人即可操作。

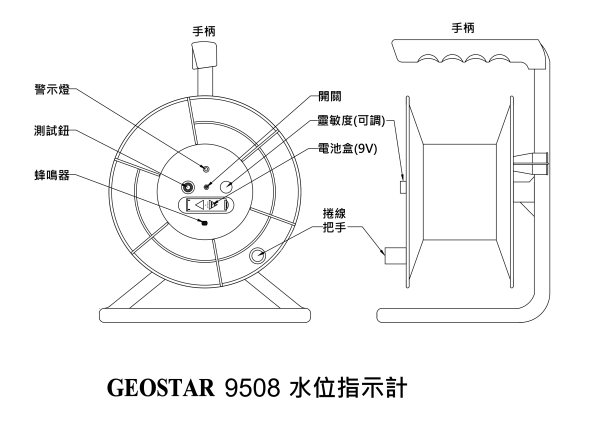

   GEOSTAR 9508 水位指示計配置圖
